تفاصيل المنتج:
|

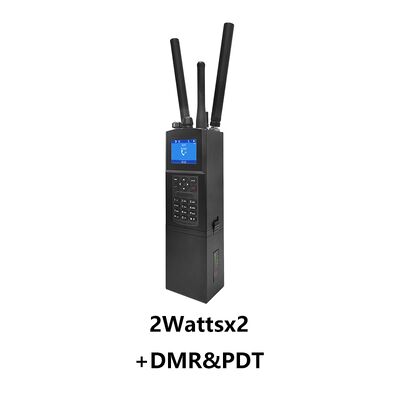

اسم المنتج: | MimoMesh راديو محمول | الطاقة الخارجة: | 2 عرض × 2/4 عرض × 2 |
---|---|---|---|
معدل البيانات: | 1-100 ميجا بت في الثانية (20 ميجا هرتز BW)/180 ميجا بت في الثانية (40 ميجا هرتز BW) متكيف، جودة الخد | مستوى الحماية: | IP66، IP67/IP68 حسب الطلب |
إبراز: | راديو شبكة الشبكة المقاومة للماء,راديو شبكة 180Mbps,راديو الشبكة 180Mbps,180Mbps mesh network radio,180Mbps mesh radio |
عام | |
منصة SDR، شكل الموجة | 9361+7Z030/7Z035 أو 7Z100، شبكة الهاتف المحمول MANET+MIMO |
تقنية MIMO | ترميز الفضاء والوقت، وتنوع الاستقبال، وتشكيل الحزمة TX /RX، والتقسيم المكاني |
حساسية الاستقبال | -103dBm@5MHz BW |
عرض نطاق القناة | 1.25/2.5/5/10/20MHz، إعداد 30/40MHz؛ تجميع الناقل 80MHz (هوائيات مزدوجة بترددين 40MHz+40MHz للإرسال والاستقبال) اختياري |
معدل البيانات | 1-130 ميجابت في الثانية (20 ميجاهرتز BW)/252 ميجابت في الثانية (40 ميجاهرتز BW)/350 ميجابت في الثانية (40 ميجاهرتز+40 ميجاهرتز من تجميع الناقل) تكيفي، QoS |
وضع التضمين | TD-COFDM، BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM تكيفي (إعداد ثابت اختياري) |
طاقة خرج التردد اللاسلكي (دعم TPC، التحكم في طاقة الإرسال، قابل للتعديل 1 ديسيبل) |
2 واط × 2 4 واط × 2 |
قفزة واحدة مسافة الاتصال |
100-300 كم (LOS)، 1-30 كم (المنطقة الحضرية) |
الوضع | نقطة إلى نقطة/نقطة إلى متعددة النقاط/متعددة النقاط إلى متعددة النقاط مركزية موزعة، الطبقة 2 أو 3 من التوجيه الديناميكي، ترحيل متعدد القفزات، نجمة/خط/شبكة/هجين |
تأخير القفزة الواحدة | متوسط 10 مللي ثانية (20 ميجاهرتز BW) |
التشفير | DES، AES128/256، SNOW3G/ZUC اختياري، تشفير بطاقة Chip /TF مخصص |
وضع مكافحة التشويش | اختيار قناة المسح الطيفي اليدوي/اختيار التردد الذكي المحسن للنطاق الكامل (الوعي الطيفي)/القفز الترددي التكيفي للنطاق الكامل FHSS/وضع التجوال، ومكافحة التداخل متعددة المستويات |
الإدارة المحلية/عن بعد | تردد التشغيل، وعرض نطاق القناة، ومعرف الشبكة، وإعدادات معلمات طاقة الإرسال الأخرى، والمسح الطيفي، والعرض في الوقت الفعلي والسجلات الإحصائية لطوبولوجيا الشبكة، وقوة مجال الارتباط، ونسبة الإشارة إلى الضوضاء، وتحميل وتنزيل حركة المرور، ومسافة العقدة، وخريطة إلكترونية لتحديد المواقع GPS/BD/GLONASS، ودرجة الحرارة/الجهد/مراقبة التشويش، وترقية البرنامج. كتم الصوت عن بعد والتنبيه اختياري |
أخرى | وقت البدء أقل من 28 ثانية، ووقت الوصول/التحديث/التبديل بالشبكة أقل من ثانية واحدة لا يوجد حد لقدرة المستخدم لنظام واحد (256 عقدة أو أكثر) وعدد القفزات في شبكات Mesh (بيانات 15+ قفزة، صوت 10+ قفزات، فيديو 8+ قفزات). يقل فقدان النطاق الترددي الإجمالي لثلاث قفزات وما فوق عن 70%. تتبع الناقل التلقائي، يتكيف مع انحراف تردد دوبلر يبلغ ±6 كيلو هرتز، ويدعم الاتصال المحمول بسرعات تزيد عن 7200 كيلومتر في الساعة (6 ماخ، 2000 متر في الثانية) |

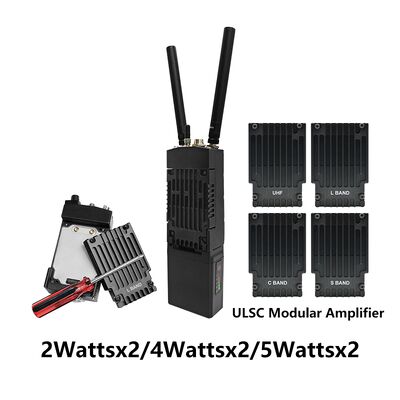

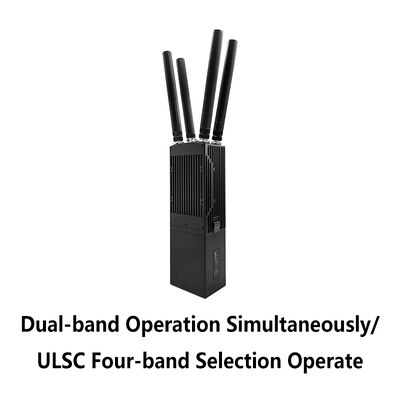

النطاقات(70M-6GHz/Uper C-X-Ku قابلة للتخصيص. نفس التردد أو تردد مختلف لـ TDD، 2T2R في نطاق واحد أو 1T2R في نطاق مزدوج) | |
النطاق | نطاق التردد |
VHF/UHF | 360-450/450-550/570-700/800-950، 225-400/225-678/320-470* ميجاهرتز |
النطاق L | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8، 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* جيجاهرتز |
النطاق S | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8، 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* جيجاهرتز |
النطاق C | 4.4-5.0/5.25-5.85، 4.2-5.2/5.5-6.0/6.4-7.2* جيجاهرتز |
(ملاحظة: طاقة التردد اللاسلكي، الأبعاد، الوزن مختلف) | |
MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 ميجاهرتز |
البيئة | |
درجة حرارة التشغيل | -40 درجة مئوية ~+80 درجة مئوية |
مستوى الحماية | IP66، IP67/IP68 مخصص |
ميكانيكي | |

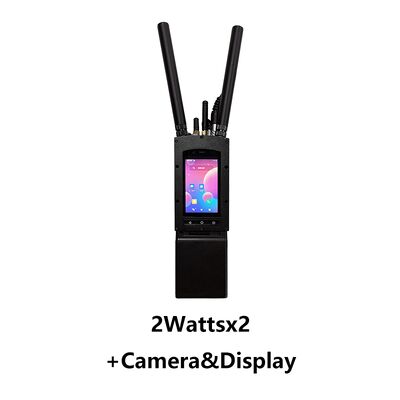

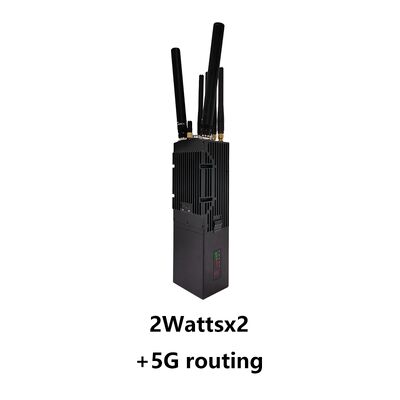

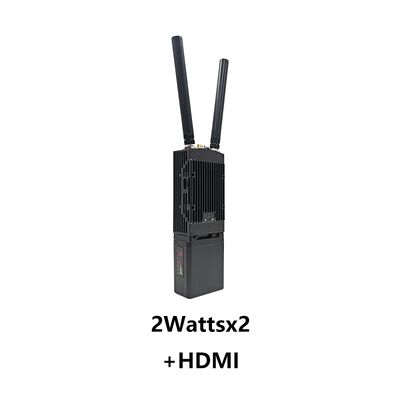

الحجم/الوزن | 19.0x6.8x3.8 سم/0.769 كجم (مع بطارية 11.1 فولت/77.7 واط في الساعة وراديو WIFI المحمول) 22.0x6.8x3.8 سم/0.982 كجم (مع بطارية 11.1 فولت/114 واط في الساعة راديو محمول) 20.5x6.8x3.8 سم/0.799 كجم (مع بطارية 11.1 فولت/77.7 واط في الساعة وراديو WIFI/HDMI المحمول) 20.7x6.9x5.5 سم/1.30 كجم (مع بطارية 11.1 فولت/77.7 واط في الساعة وراديو WIFI/HDMI/5G المحمول) 19.0x6.8x3.8 سم/0.789 كجم (مع بطارية 11.1 فولت/77.7 واط في الساعة وراديو محمول بشاشة عرض) |
التركيب/اللون | 4 فتحات تثبيت/أسود، رمادي حديدي، أخضر جيشي اختياري |
الطاقة | |
جهد الإمداد | 9-24/12-28VDC (2 واط × 2/4 واط × 2) |
استهلاك الطاقة | تشغيل 1-2 أمبير/الاستعداد 0.4-0.6 أمبير عند 12 فولت (2 واط × 2) تشغيل 2-4 أمبير/الاستعداد 0.5-0.7 أمبير عند 12 فولت (4 واط × 2) |
اختيار الطاقة | إمداد الطاقة عن طريق بطارية Twist-Lock أو الكابل الرئيسي |
البطاريات | 10/6 ساعات لـ 114/77.7 واط في الساعة |
الواجهة | |
واجهة أساسية | 2xTNC RF، 1-3xRJ45 Ethernet 100/1000BaseT، WiFi AP، GPS/BD، RS232/TTL (UART)، Sbus/Bluetooth، 1.2-230.4 كيلوبت في الثانية، إدخال DC |
اضغط للتحدث/واجهة مساعدة | MIC، SP، PTT، GND، RS485/422، USB2.0OTG |
توسيع الشبكة | توجيه الشبكة العامة/4G LTE، تكامل WB-NB، الألياف، الأقمار الصناعية |
توسيع الفيديو | HDMI/SDI/CVBS منخفض التأخير، 4K/2K/1080P/720P/D1 |
مؤشر حالة الارتباط | أحمر ثابت - الشبكة غير متصلة أحمر وامض - بدء/غير متصل بالشبكة أخضر ثابت - الشبكة متصلة أخضر وامض - PTT الصوتي معطل |
مؤشر رابط RSSI | أخضر ثابت - جودة الرابط ممتازة أزرق ثابت - جودة الرابط جيدة أصفر ثابت - جودة الرابط متوسطة أرجواني ثابت - جودة الرابط أسوأ قليلاً أحمر ثابت - جودة الرابط ضعيفة أو الرابط معطل |
واجهة الإدارة/ واجهة التحكم |
إدارة الشبكة المستندة إلى الويب/GUI، واجهة API لواجهة التطوير الثانوية/SNMP |
