تفاصيل المنتج:
|
| يكتب: | المحمولة جوا | التشفير: | DES، AES128/256 (SM4/SNOW3G/ZUC اختياري، تشفير بطاقة Chip/TF مخصص أو آلة تشفير خارجية) |
|---|---|---|---|
| عرض النطاق الترددي للقناة: | النطاق العريض 1.25/2.5/5/10/20 ميجاهرتز، إعداد النطاق الضيق 250 كيلو/500 كيلو/1 ميجاهرتز | معدل البيانات: | نطاق عريض 1-70 ميجابت في الثانية (20 ميجاهرتز BW)، نطاق عريض 50-1000 كيلوبت في الثانية متكيف، جودة ا |
| درجة حرارة التشغيل: | -40 درجة مئوية ~ +80 درجة مئوية | مستوى الحماية: | IP66 (IP67/IP68 مخصص) |
| التردد العالي جدا/التردد فوق العالي (ميجا هرتز): | 360-450/450-550/570-700/800-950، 225-400/225-678/320-470* | النطاق L (جيجاهرتز): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8، 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| النطاق S (جيجاهرتز): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8، 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | النطاق سي (جيجاهرتز): | 4.4-5.0/5.25-5.85، 4.2-5.2/5.5-6.0/6.4-7.2* |
| إبراز: | شبكة DDL uhf mesh,IP68 شبكة الشبكة المقاومة للماء,راديو HF DDL في الهواء,IP68 Waterproof uhf mesh network,DDL airborne hf radio |
||

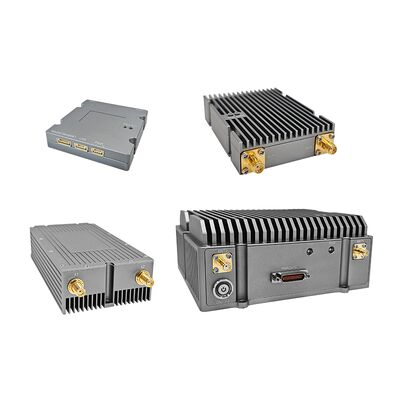

يعد رابط البيانات الرقمي اللاسلكي الجديد من سلسلة DDLmesh منتجًا منخفض التكلفة لنقل الفيديو والبيانات لمسافات طويلة بحجم صغير ووزن خفيف و 2 × 2 MIMO ووظائف كاملة ومجموعات ترددات وفيرة.سلسلة DDLmesh القائمة على منصة الراديو المحددة ببرنامج SDR مع 2 × 2 MIMO، فإنه يتبنى تشكيل الشعاع، أقصى نسبة الجمع ((MRC)) ، أقصى احتمال ((ML)) الخوارزمية، التحقق من الكثافة المنخفضة التكافؤ ((LDPC)) الترميز،اختيار التردد الذكي وتكنولوجيا قفز التردد المستقلة لتحقيق أداء قوي للتردد الراديوي ومكافحة التشويش القوية.
يوفر راديو وصلة البيانات من سلسلة DDLmesh مسافة طويلة للغاية ، وتأخير منخفض ، والبث اللاسلكي المتكامل للفيديو والبيانات والصوت متعدد القنوات في الشبكة الثنائية الاتجاه.يتم تطبيق تقنية شكل الموجة الطبقة المادية المُعدلة بالرمز الرائدة في العالم وتصميمات مرنة لمكافحة التشويش والتشفير الآمن للمجال غير المأهول على روابط بيانات بعيدة موثوقة للطائرات بدون طيار، طائرات الهليكوبتر، الروبوتات، السفن بدون طيار، المركبات بدون طيار والمركبات الخاصة.
يتكون نظام التطبيق بشكل رئيسي من الراديو الجوي مع الكاميرا الجوية ، والراديو الأرضي مع الكمبيوتر الأرضي ، فضلا عن الملحقات اللازمة ((بما في ذلك مصدر الطاقة ،نظام تغذية الهوائي، خطوط الاتصال والمتصلات، الخ).
يمكن للنظام أن ينقل في نفس الوقت ثلاثة فيديوهات HD IP / HDMI / SDI / CVBS وبيانات شفافة متعددة ثنائية الاتجاه ((مثل نظام التحكم في الطيران / pod ، BD / GPS ، الصوت ، إلخ).تشفير AES يضمن أمن الإرسال.
الراديو يمكن أن تصل قوة إرسال المحطة إلى 40 واط ، مما يوفر رابط اتصال مستقر وموثوق به.
الخصائص:
> 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz، يمكن تغيير قوة الإرسال، دعم NLOS نقل المتنقلات عالية السرعة، مسافة الإرسال المفتوحة أكثر من 50 كم.
> 70Mbps تدفق البيانات، تقنية تخصيص بت الديناميكية التكيفية. دعم 4K الاتجاه الواحد، متعدد الطرق 1080P أو 720P HD الفيديو.
> 3 منفذات متسلسلة و 2 واجهة فيديو تعمل في نفس الوقت ، يمكن أن ينقل جهاز تحكم الطيران والصوت و BD / GPS وغيرها من البيانات مع الفيديو.
> دعم تقنية P2P، P2MP، MP2MP، بدون مركز أو بدون سيد / عبد. دعم VLAN.
> واجهة تشخيص محلية، telnet، إدارة الشبكة. تحديث البرامج الثابتة اللاسلكية المحلية والبعيدة عن طريق FTP.
استهلاك طاقة منخفض حجم صغير، بنية خفيفة الوزن، بنية الجسم للطائرات بدون طيار.
المواصفات
| عامة | ||
| منصة SDR، شكل موجة | 9363 أو 9361+7Z020, شبكة الهاتف المحمول MANET | |
| تكنولوجيا MIMO | تشفير الزمن والفضاء، استلام التنوع، تشكيل شعاع TX / RX | |
| كن حساساً | -103dBm@5MHz BW، -117dBm@250KHz | |
| عرض النطاق الترددي للقناة | 1.25/2.5/5/10/20MHz النطاق العريض، 250k/500k/1MHz تعيين النطاق الضيق | |
| معدل البيانات | 1-70Mbps ((20MHz BW) النطاق العريض ، 50-1000kbps النطاق الضيق التكيفي ، QoS | |
| وضع تعديل | TD-COFDM، BPSK/QPSK/16QAM/64QAM التكيفية ((الإعداد الثابت اختياري) | |
| قوة الخروج من الترددات الراديوية (دعم TPC، تحكم طاقة الإرسال) |
0.25 واط × 2، 0.5 واط × 2 30واط × 2، 40واط × 2 |
|
| طريقة التواصل | الاتصالات P2P و P2MP و MP2MP اللامركزية مع الاتصال المتبادلدعم شبكات MESH على نطاق صغير (في غضون 8 عقدة) مع التوجيه الديناميكيرله متعددة الحلقات | |
| تأخير القفزة الفردية | متوسط 6ms (وحدي الاتجاه، 20MHz BW) | |
| التشفير | DES، AES128/256 (SM4/SNOW3G/ZUC اختياري، تشفير بطاقة الشريحة/TFجهاز تشفير مخصص أو خارجي) | |
| وضع مكافحة التشويش | اختيار قناة مسح الطيف اليدوي، النطاق الكامل المعززة الذكيةاختيار التردد ((الوعي الطيفي) / التنقل الترددي التكيفي بالكامل /وضع التجوال اختياري | |
|
المحلي الإدارة عن بعد |
تردد التشغيل، عرض النطاق الترددي للقناة، معرف الشبكة، طاقة الإرسال وغيرهاإعدادات المعلمات، مسح الطيف، عرض في الوقت الحقيقي والسجلات الإحصائيةمن طوبولوجيا الشبكة، ونسبة قوة حقل الرابط بين الإشارة والضوضاء، ورفع وتنزيلحركة المرور، مسافة العقدة، BD/GPS ((GNSS)) تحديد المواقع الخريطة الإلكترونية، درجة الحرارة/التشغيل الجهد / التشويش مراقبة، ترقية البرمجيات (صمت عن بعد وإيقاظ)اختياري) | |
| غيرها | وقت التشغيل أقل من 28 ثانية، والوصول إلى الشبكة / تحديث / التبديلالوقت أقل من ثانية واحدة. حجم الشبكة هو أقل من 8 عقدة، وفقدان عرض النطاق الترددي الإجمالي على ثلاث هوباتأقل من 70% تتبع ناقل تلقائي ، يتكيف مع تحول تردد دوبلر من تردد ± 6kHzالانحراف، دعم الاتصالات المتنقلة عند سرعات تزيد عن 7200 كيلومتر في الساعةساعة (ماخ 6، 2000 متر في الثانية) |
|
| الشرائط(300M-6GHz قابلة للتخصيص. نفس التردد أو تردد مختلف من 2T2R في نطاق واحد، أو 1T2R في نطاق مزدوج قابل للاختيار / التغيير الذكي) | ||
| الفرقة | نطاق التردد | |
| VHF/UHF | 360-450/450-550/570-700/800-950، 225-400/225-678/320-470*MHz | |
| الفرقة L | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-18، 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*غ | |
| الفرقة S | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8، 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*غ | |
| الفرقة ج | 4.4-5.0/5.25-5.85، 4.2-5.2/5.5-6.0/6.4-7.2* جيه | |
| (ملاحظة: قوة RF، الأبعاد، الوزن مختلفة) | ||
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 ميه هرتز | |
| البيئة | ||
| درجة حرارة العملية | -40 درجة مئوية ~ +80 درجة مئوية | |
| مستوى الحماية | IP66، IP67 / IP68 مخصصة | |
| الميكانيكية | ||

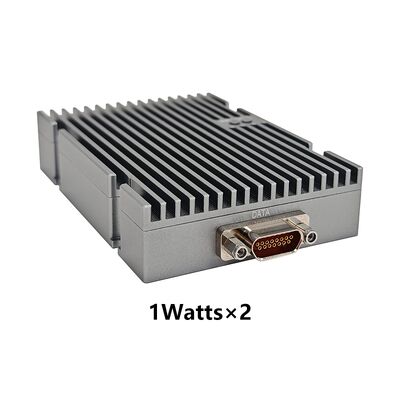

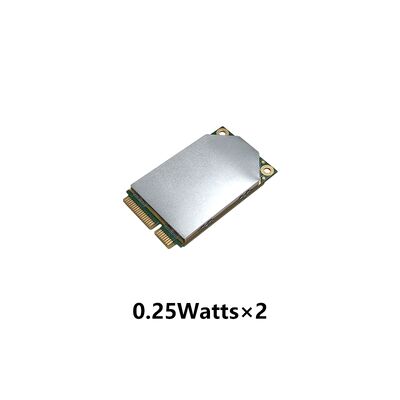

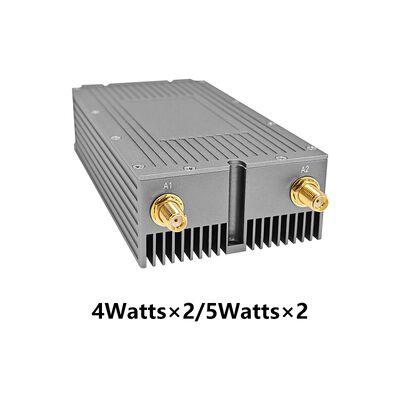

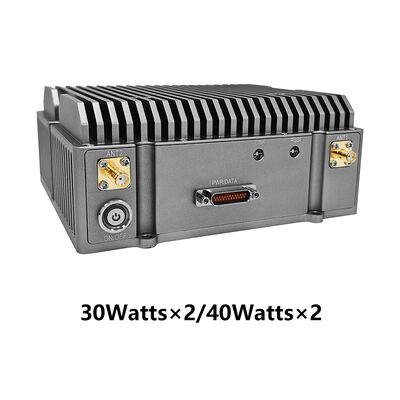

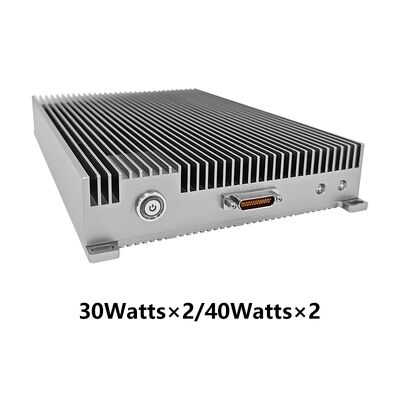

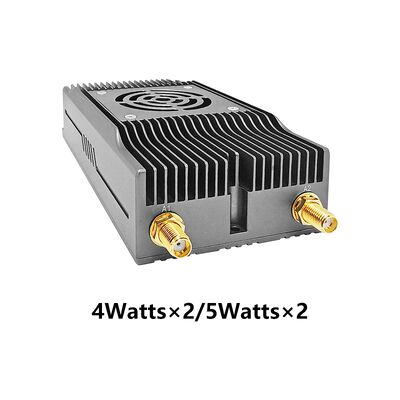

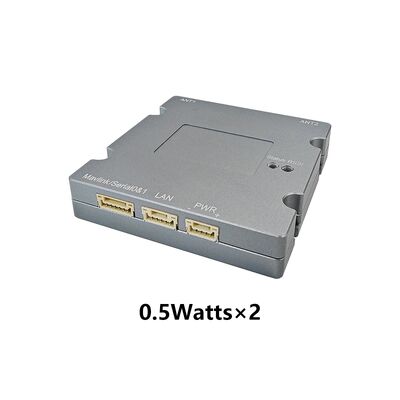

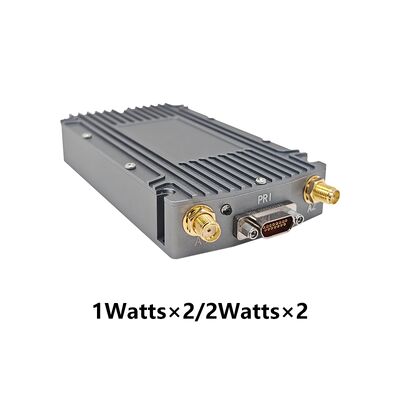

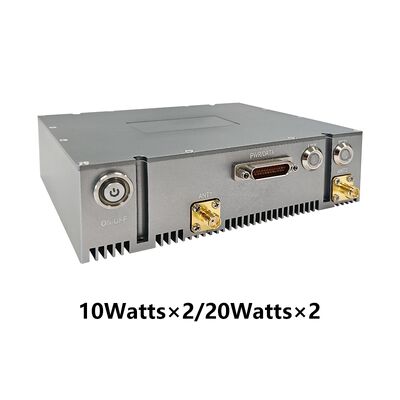

| الحجم/الوزن | 5.1x3.0x0.7cm/14g، 0.25Watt×2- الحديد الرمادي، DDL-نانو 6.0x4.8x1.1cm/46g، 0.5Watt × 2- الحديد الرمادي، DDL-mini 6.0x5.8x1.3cm/60g، 0.5Watt × 2- الحديد الرمادي، DDL-mini 9.6x5.8x1.9cm/120g، 1Watt × 2- الحديد الرمادي، DDL-mini 11.7x6.2x2.0cm/160g، 1Watt × 2 / 2Watt × 2- الحديد الرمادي 11.7x6.2x3.8cm/349g، 1واط × 2 / 2واط × 2-أسود 11.7x6.2x4.2cm/364g، 1Watt × 2 / 2Watt × 2- متعددة الواجهات الأسود 13.8x6.2x2.7cm/225g، 4Watt×2-الحديد الرمادي 13.8x6.2x3.1cm/271g، 5Wats×2-Fan الحديد الرمادي 13.4x12.8x3.8cm/598g، 10Watt × 2 / 20Watt × 2- الحديد الرمادي 23.0x14.8x3.5cm/1.25kg، 30واط × 2/40واط × 2-الحديد الرمادي الرقيق |
|
| اللون | أسود، رمادي حديدي (خضراء الجيش اختياري) | |
| التثبيت | 4 ثقوب التثبيت | |
| القوة | ||
| فولتاج التغذية | 3.5-5 فولت DC، 0.25 واط × 2 9-39 فولت DC، 0.5 واط × 2/1 واط × 2 12-36 فولت DC، 2 واط × 2/4 واط × 2/5 واط × 2 18-32 فولت DC، 10 واط × 2 / 20 واط × 2 28-32 فولت DC، 30 واط × 2 / 40 واط × 2 |
|
| استهلاك الطاقة | تشغيل 1-2A / الاستعداد 0.5-1A@3.5-5V ، 0.25Watt × 2 تشغيل 0.3-0.5A / Standby 0.2-0.3A @ 12V ، 0.5Watt × 2 العملية 1-2A / الاستعداد 0.5-0.7A @ 12V ، 1Watt × 2Watt × 2 العملية 2-4A / الاستعداد 0.5-0.7A @ 12V ، 4Watt × 2/5Watt × 2 العملية 3-6A / Standby 0.7-0.9A@18V ، 10Watt × 2 العملية 6-10A / Standby 0.7-0.9A@20V ، 20Watt × 2 تشغيل 22A / الاستعداد 0.4-1.6A@28-32V ، 30Watt × 2 / 40Watt × 2 |
|
| اختيار الطاقة | إمدادات الطاقة عن طريق الكابل الرئيسي | |
| واجهة | ||
| واجهة أساسية | 2xIPEX / 2xMMCX / 2xSMP / 2xSMA RF ، 1-2xRJ45 Ethernet100/1000BaseT، RS232، مدخل DC.بلوتوث 1.2-230.4Kbps، نقطة وصول Wi-Fi، و BD/GPS(GNSS) متوفرة. يدعم نقل شفافة(إيثيرنت) وموانئ متسلسلة وكل بروتوكولات الاتصالبما في ذلك MAVLink. تحديد أولوية الخدمة | |
| تمديد الشبكة اختياري | توجيه الشبكة العامة / 4G LTE ، تكامل WB-NB ، الألياف ، الأقمار الصناعية | |
| تمديد الفيديو اختياري | التأخير المنخفض HDMI/SDI/CVBS، 4K/2K/1080P/720P/D1 | |
| مؤشر الطاقة | أخضر ثابت - يعمل | |
| مؤشر حالة الرابط | أحمر ثابت - الشبكة غير متصلة الرموز الحمراء المتمثلة في البدء/غير متصل بالشبكة أخضر ثابت - الشبكة متصلة |
|
| مؤشر الرابط RSSI |
أخضر ثابت - جودة الرابط ممتازة |
|
| واجهة الإدارة واجهة التحكم |
إدارة الشبكة القائمة على الويب/GUI، API لمواجهة التطوير الثانوية/SNMP | |
