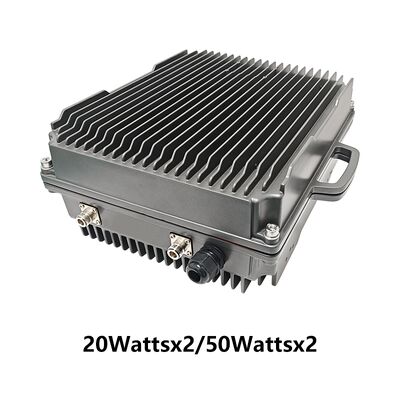

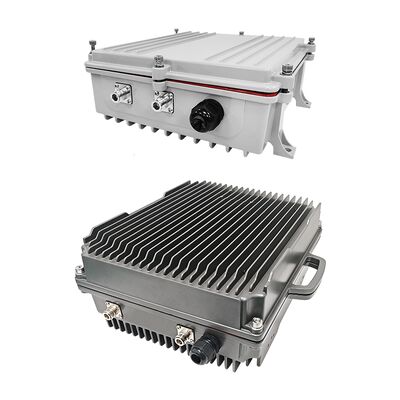

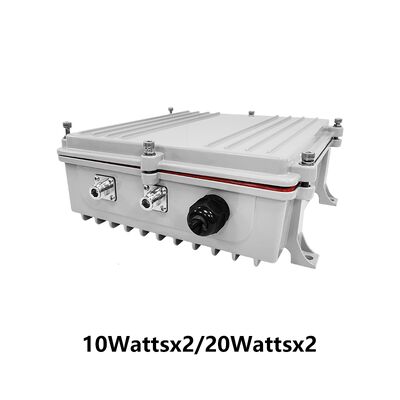

راديو شبكي - قوي وموثوق به - راديو Mimomesh الخارجي

تشكيل الشعاع / التنوع الفضائي / التعدد الفضائي ، يصل إلى أكثر من ضعف النطاق
مكافحة التشويش الذكية عن طريق اختيار التردد الذكي، والانتقال الترددي التكيفي
راديو محمول / حقيبة ظهر 2 واط × 2 / 10 واط × 2 RF خارج ، 10/12 ساعة أو أكثر من عمر البطارية ، تصميم رائع
الراديو المحمول بالهواء / المركبات 2 واط × 2 / 10 واط × 2 RF خارج ، أقصى 20 واط × 2 RF خارج
نطاقات واسعة، اختيار نطاق مزدوج، حر في اختيار نطاق تردد عمل مختلف،
التكيف مع بيئة الأرض المعقدة والبيئة الكهرومغناطيسية
الدفع للتحدث مع الوفاء العالي المدمج (G.722)
معدل النقل أكثر من 180 ميجابايت في الثانية

الجيل الأخير من راديو الشبكة العريضة
الأداء:
1شبكة شبكة (تتكون ذاتياً، تتكيف ذاتياً، تتعافى ذاتياً) ، سرعة عالية
2بناء حضري غير مرئي، منطقة نقل متعددة المسارات في الغابة، اتصال فعال
3حركة عالية السرعة للأرض والماء والهواء، اتصال فعال
4إعدادات الهوائيات المتعددة، جميع الاتجاهات، اتجاه زيادة عالية أو خلط
5دعم GPS/BD و Multicast

المزايا:
1زيادة تغطية 4.5 مرة في المناطق المكتظة بالسكان
2زيادة النطاق بمرتين في الحد المرئي للبيئة
3زيادة 2-4 مرات في معدل نقل البيانات
4نفس نطاق الاتصال ومعدل نقل البيانات، وتقليل طاقة الإرسال بمرتين

تطبيقات مهمة في بيئات غير خط الرؤية / التلاشي متعدد المسارات ، والفيديو / البيانات / الاتصالات الصوتية الحرجة:
1الروبوتات / المركبات بدون طيار ، الاستخبارات / المراقبة / مكافحة الإرهاب / المراقبة
2الطيران بين الجو والجو والأرض والأرض والأرض والسلامة العامة / العمليات الخاصة
3الشبكة الحضرية، دعم الطوارئ / دورية عادية / إدارة المرور
4داخل وخارج المبنى ، مكافحة الحرائق / الإنقاذ وإغاثة الكوارث / الغابات / الدفاع الجوي المدني / الزلزال
5بث تلفزيوني صوت / فيديو / بث مباشر
6الاتصالات البحرية / الإرسال السريع على الجانب الآخر من السفينة
7شبكة لاسلكية منخفضة / هبوط السفينة
8.المنجم / النفق / القبو

عامة
منصة SDR، شكل موجة	9361+7Z030/7Z035 أو 7Z100، شبكة الهاتف المحمول MANET+MIMO
تكنولوجيا MIMO	ترميز الزمن والفضاء، تلقي التنوع، تشكيل شعاع TX / RX، التعددية المكانية
كن حساساً	-103dBm@5MHz BW
عرض النطاق الترددي للقناة	1.25/2.5/5/10/20MHz، 30/40MHz الإعداد؛ 80MHz التجميع الناقل (الأنطينات المزدوجة مع ترددين من 40MHz + 40MHz للمستقبل) اختياري
معدل البيانات	1-130Mbps ((20MHz BW) / 252Mbps (40MHz BW) / 350Mbps ((40MHz + 40MHz من تجميع الناقل) قابلة للتكيف ، QoS
وضع تعديل	TD-COFDM،BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM التكيف ((الإعداد الثابت اختياري)
قوة الخروج من الترددات الراديوية (دعم TPC، التحكم في طاقة الإرسال، 1dBm قابلة للتعديل)	10 واط × 2 20 واط × 2 40 واط × 2
واحد هوب مسافة الاتصال	100-300 كيلومتر (LOS) ، 1-30 كيلومتر (منطقة حضرية)
الوضع	نقطة إلى نقطة / نقطة إلى نقطة متعددة / نقطة متعددة إلى نقطة متعددة ، طبقة 2 أو 3 من التوجيه الديناميكي ، رلاي متعدد الممرات ، نجم / خط / شبكة / هجين
تأخير القفزة الفردية	متوسط 10mS ((20MHz BW)
التشفير	DES ، AES128/256 ، SM4 ، SNOW3G / ZUC اختياري ، تشفير بطاقة الشريحة / TF مخصصة أو آلة تشفير خارجية
وضع مكافحة التشويش	اختيار قناة مسح الطيف اليدوي / اختيار التردد الذكي المحسن في النطاق الكامل ((وعي الطيف) / التردد التكيفي في النطاق الكامل FHSS / وضع التجوال ، مكافحة التداخل متعددة المستويات
الإدارة المحلية/البعيدة	تردد التشغيل، عرض النطاق الترددي للقناة، معرف الشبكة، قدرة الإرسال وإعدادات المعلمات الأخرى، مسح الطيف، عرض في الوقت الحقيقي والسجلات الإحصائية لطوبولوجية الشبكة،نسبة قوة المجال الإشارة إلى الضوضاء، تحميل وتنزيل حركة المرور، مسافة العقدة، GPS/BD/GLONASS وضع الخريطة الإلكترونية، درجة الحرارة/الجهد/ التشويش المراقبة، ترقية البرمجيات الصمت عن بعد وإيقاظ اختياري
غيرها	وقت بدء التشغيل أقل من 28 ثانية، ووقت وصول الشبكة/تحديث/التبديل أقل من ثانية واحدة لا توجد قيود على قدرة المستخدم في نظام واحد (256 عقدة أو أكثر) وعدد الحلول في شبكات Mesh (البيانات 15+ الحلول، الصوت 10+ الحلول، الفيديو 8+ الحلول). فقدان معدل النقل الإجمالي لأكثر من ثلاث قفزات أقل من 70٪ تتبع ناقل تلقائي، مُعدّل للانحراف من تردد دوبلر بمعدل تعديل تردد ± 6kHz،يدعم الاتصالات المتنقلة بسرعة تزيد عن 7200 كيلومتر في الساعة (6 ماخ، 2000 متر في الثانية)
عصابات(70M-6GHz/C-X-Ku العلوي قابلة للتخصيص. نفس التردد أو تردد مختلف من TDD,2T2R في النطاق الواحد أو 1T2R في النطاق المزدوج)
(BAND)	نطاق التردد
VHF/UHF	360-450/450-550/570-700/800-950، 225-400/225-678/320-470*MHz
الفرقة L	1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-18، 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*غ
الفرقة S	2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.68، 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*غ
الفرقة ج	4.4-5.0/5.25-5.85، 4.2-5.2/5.5-6.0/6.4-7.2* جيه
	(ملاحظة: قوة RF، الأبعاد، الوزن مختلفة)
MIIT	336-344/512-592/566-626/606-678/1420-1520/1430-1444 ميه هرتز
البيئة
درجة حرارة العملية	-40 درجة مئوية ~ +80 درجة مئوية
مستوى الحماية	IP66,IP67/IP68 مخصصة
الميكانيكية
الحجم/الوزن	31.6x29.2x11.0cm/4.35kg (أبيض) 35.5x35.1x15.0cm/10.9kg (اللون الرمادي الحديدي)

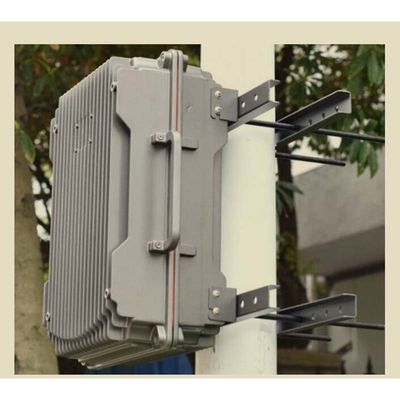

التثبيت / اللون	4 ثقوب تركيب / أسود ، رمادي الحديد ، أخضر الجيش اختياري
القوة
فولتاج التغذية	18-24VDC (10 واط × 2) 18-36VDC (20 واط × 2 / 40 واط × 2)
استهلاك الطاقة	العملية 3-6A / Standby 0.7-0.9A@24V (10Watt × 2) العملية 6-7A / Standby 0.7-0.9A @ 24V (20Watt × 2 / 40Watt × 2)
اختيار الطاقة	الكابل الرئيسي
واجهة
واجهة أساسية	2xTNC RF، 1-3xRJ45 Ethernet 100/1000BaseT، WiFi AP،GPS/BD،RS232/TTL ((UART) ، Sbus/Bluetooth، 1.2-230.4Kbps، مدخل DC
اضغط على التحدث/واجهة المساعدة	MIC،SP،PTT،GND،RS485/422،USB2.0OTG
تمديد الشبكة	توجيه الشبكة العامة / 4G LTE ، تكامل WB-NB ، الألياف ، الأقمار الصناعية
تمديد الفيديو	التأخير المنخفض HDMI/SDI/CVBS، 4K/2K/1080P/720P/D1
مؤشر حالة الرابط	أحمر ثابت - الشبكة غير متصلة الرموز الحمراء المتمثلة في البدء/غير متصل بالشبكة أخضر ثابت - الشبكة متصلة " يلمع باللون الأخضر "
مؤشر الرابط RSSI	أخضر ثابت - جودة الرابط ممتازة أزرق ثابت - جودة الرابط جيدة أصفر ثابت - جودة الرابط متوسطة الأرجواني الثابت - جودة الرابط أسوأ قليلاً الأحمر الثابت - جودة الرابط سيئة أو الرابط أسفل
واجهة الإدارة واجهة التحكم	إدارة الشبكة القائمة على الويب/GUI، واجهة تطوير ثانوية API/SNMP
