تفاصيل المنتج:
|
| يكتب: | المحمولة جوا | تأخير القفزة الواحدة: | متوسط 6 مللي ثانية (أحادي الاتجاه، 20 ميجا هرتز) |
|---|---|---|---|
| عرض النطاق الترددي للقناة: | 1.25/2.5/5/10/20 ميجا هرتز، 40 ميجا هرتز، 80 ميجا هرتز | معدل البيانات: | 1-70 ميجابت في الثانية/1-130 ميجابت في الثانية/1-252 ميجابت في الثانية/1-350 ميجابت في الثانية |
| التشفير: | DES، AES128/256 (SM4/SNOW3G/ZUC اختياري، تشفير بطاقة Chip/TF مخصص أو آلة تشفير خارجية) | درجة حرارة التشغيل: | -40 درجة مئوية ~ +80 درجة مئوية |
| التردد العالي جدا/التردد فوق العالي (ميجا هرتز): | 360-450/450-550/570-700/800-950، 225-400/225-678/320-470* | النطاق L (جيجاهرتز): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8، 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| النطاق S (جيجاهرتز): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8، 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | النطاق سي (جيجاهرتز): | 4.4-5.0/5.25-5.85، 4.2-5.2/5.5-6.0/6.4-7.2* |
| إبراز: | شبكة راديو ميموش الجوية,شبكة الاتصالات اللاسلكية المحمولة جواً,راديو (ميموش),MimoMesh Airborne Radio Communication Network,MimoMesh Airborne Radio |
||
| عام | |
| منصة SDR، شكل الموجة | AD936X+FPGA (7Z020,7Z030,7Z035,7Z100)، شبكة الهاتف المحمول MANET+MIMO |
| تقنية MIMO | ترميز الفضاء والزمن، تنوع الاستقبال، تشكيل الحزمة TX /RX، تعدد الإرسال المكاني |
| حساسية الاستقبال | -103dBm@5MHz BW |
| عرض نطاق القناة | 1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100، جهاز إرسال واستقبال تردد هوائي مزدوج 40MHz+40MHz لتجميع الناقل)، قابل للتكوين |
| معدل البيانات | 1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, تشكيل الحزمة بواسطة 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) متكيف، QoS |
| وضع التضمين | TD-COFDM، BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM متكيف (إعداد ثابت اختياري) |
| طاقة خرج التردد اللاسلكي (دعم TPC، التحكم في طاقة الإرسال، قابل للتعديل بمقدار 1dBm) |
0.25 واط×2؛ 0.5 واط×2؛ 1 واط×2؛ 2 واط×2؛ 4 واط×2؛ 5 واط×2؛ 10 واط×2؛ 20 واط×2؛ 40 واط×2 |
| الوضع | نقطة إلى نقطة/نقطة إلى متعددة النقاط/متعددة النقاط إلى متعددة النقاط موزعة بدون مركز، الطبقة 2 أو 3 من التوجيه الديناميكي، ترحيل متعدد القفزات، نجمة/خط/شبكة/هجين |
| تأخير القفزة الواحدة | متوسط 6 مللي ثانية (أحادي الاتجاه، 20 ميجاهرتز BW) |
| التشفير | DES، AES128/256 (SM4/SNOW3G/ZUC اختياري، تشفير الشريحة/بطاقة TF مخصص أو جهاز تشفير خارجي) |
| وضع مقاومة التشويش | اختيار قناة المسح الطيفي اليدوي/اختيار التردد الذكي المحسن للنطاق الكامل (إدراك الطيف)/القفز الترددي التكيفي للنطاق الكامل FHSS/وضع التجوال، مضاد للتشويش متعدد المستويات |
|
الإدارة المحلية/ الإدارة عن بعد |
تردد التشغيل، عرض نطاق القناة، معرف الشبكة، إعدادات طاقة الإرسال وغيرها من المعلمات، المسح الطيفي، العرض في الوقت الفعلي والسجلات الإحصائية لطوبولوجيا الشبكة، قوة مجال الارتباط نسبة الإشارة إلى الضوضاء، تحميل وتنزيل حركة المرور، مسافة العقدة، خريطة إلكترونية لتحديد المواقع BD/GPS(GNSS)، درجة الحرارة/الجهد/مراقبة التشويش، ترقية البرنامج (الوضع الصامت والتشغيل عن بعد اختياري) |
| أخرى | وقت البدء أقل من 28 ثانية، ووقت الوصول/التحديث/التبديل للشبكة أقل من ثانية واحدة؛ لا يوجد حد لقدرة المستخدم لنظام واحد (256 عقدة أو أكثر) وعدد القفزات في شبكات Mesh (بيانات 15+ قفزة، صوت 10+ قفزات، فيديو 8+ قفزات)؛ إجمالي فقدان معدل الإرسال لأكثر من ثلاث قفزات أقل من 70٪؛ تتبع الناقل التلقائي، يتكيف مع انحراف تردد دوبلر يبلغ ±6 كيلو هرتز، ويدعم الاتصال المحمول بسرعات تزيد عن 7200 كيلومتر في الساعة (6 ماخ، 2000 متر في الثانية) |
| النطاقات(70M-6GHz/Uper C-X-Ku قابلة للتخصيص. نفس التردد أو تردد مختلف لـ TDD، 2T2R في نطاق واحد أو 1T2R في نطاق مزدوج) | |
| BAND | نطاق التردد |
| VHF/UHF (MHz) | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| النطاق L (GHz) | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| النطاق S (GHz) | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| النطاق C (GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| (ملاحظة: طاقة التردد اللاسلكي، الأبعاد، الوزن مختلف) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| البيئة | |
| درجة حرارة التشغيل | -40 درجة مئوية ~+80 درجة مئوية |
| مستوى الحماية | IP66 (IP67/IP68 مخصص) |
| ميكانيكي | |

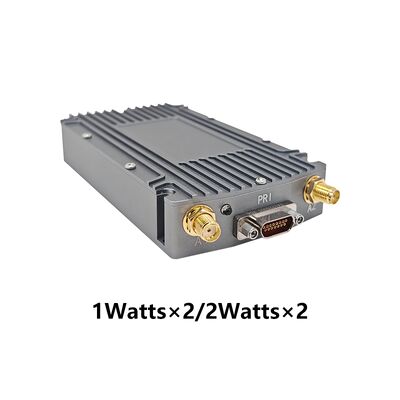

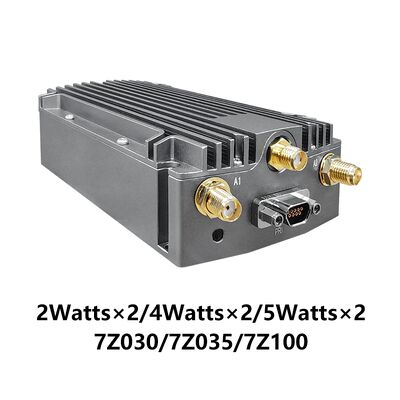

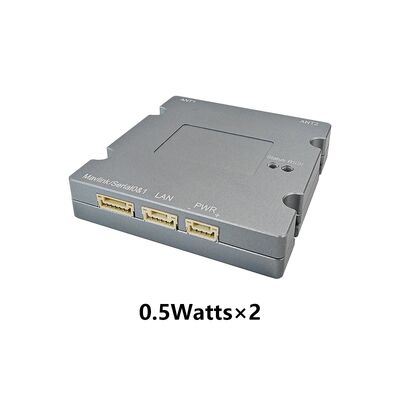

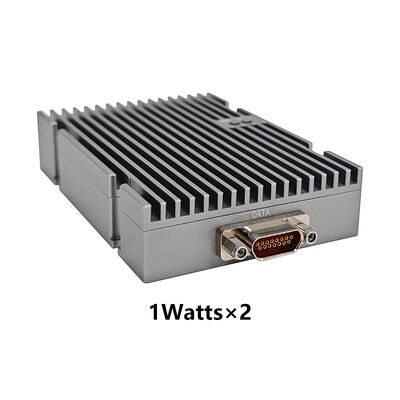

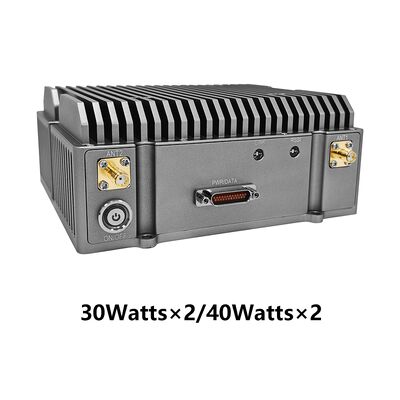

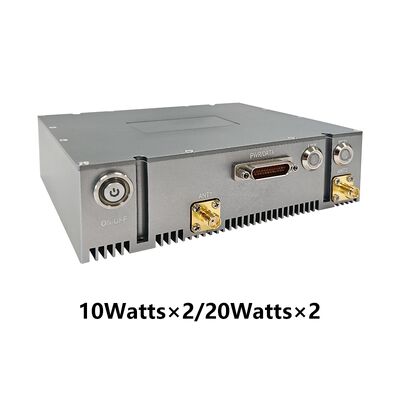

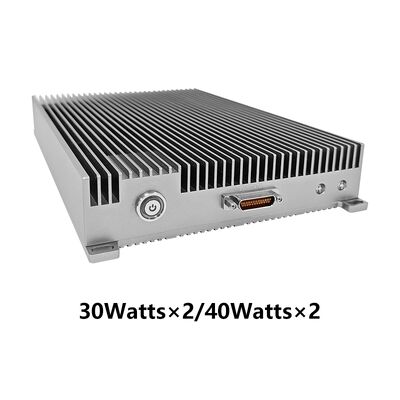

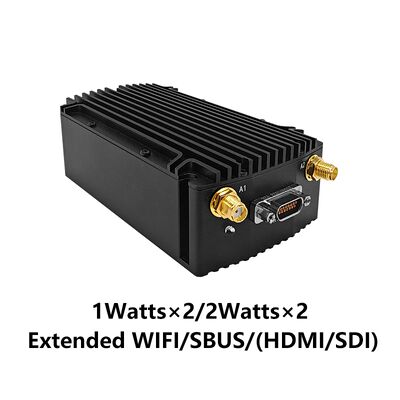

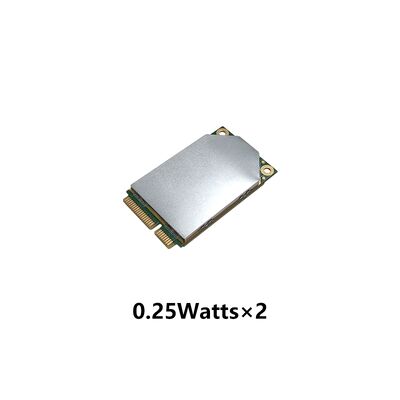

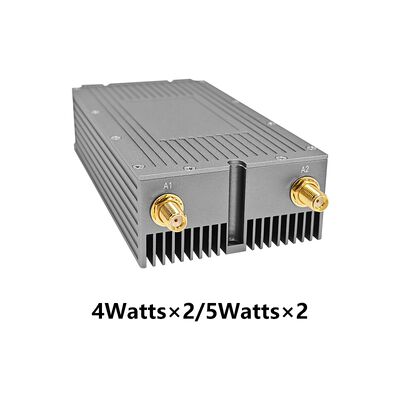

| الحجم/الوزن | 5.1x3.0x0.7 سم/14 جرام، 0.25 واط×2-رمادي حديدي 6.0x4.8x1.1 سم/46 جرام، 0.5 واط×2-رمادي حديدي 6.0x5.8x1.3 سم/60 جرام، 0.5 واط×2-رمادي حديدي 9.6x5.8x1.9 سم/120 جرام، 1 واط×2-رمادي حديدي 11.7x6.2x2.0 سم/160 جرام، 1 واط×2/2 واط×2-رمادي حديدي 11.7x6.2x3.8 سم/349 جرام، 1 واط×2/2 واط×2-أسود 11.7x6.2x4.2 سم/364 جرام، 1 واط×2/2 واط×2-أسود متعدد الواجهات 11.7x6.2x3.8 سم/380 جرام، 2 واط×2/4 واط×2-أسود بمروحة 11.7x6.2x3.2 سم/287 جرام، 2 واط×2/4 واط×2/5 واط×2-رمادي حديدي 13.8x6.2x2.7 سم/225 جرام، 4 واط×2-رمادي حديدي 13.8x6.2x3.1 سم/271 جرام، 5 واط×2-رمادي حديدي بمروحة 12.8x13.4x3.8 سم/598 جرام، 10 واط×2/20 واط×2-رمادي حديدي 14.2x13.7x5.7 سم/1.08 كجم، 10 واط×2/20 واط×2-أسود 14.2x13.7x6.0 سم/1.11 كجم، 30 واط×2/40 واط×2-رمادي داكن 23.0x14.8x3.5 سم/1.25 كجم، 30 واط×2/40 واط×2-رمادي حديدي رفيع |
| اللون | أسود، رمادي حديدي (أخضر جيشي اختياري) |
| التركيب | 4 فتحات تثبيت |
| الطاقة | |
| جهد الإمداد | 3.5-5 فولت تيار مستمر، 0.25 واط×2 9-39 فولت تيار مستمر، 0.5 واط×2/1 واط×2 12-36 فولت تيار مستمر، 2 واط×2/4 واط×2/5 واط×2 18-32 فولت تيار مستمر، 10 واط×2/20 واط×2 28-32 فولت تيار مستمر، 30 واط×2/40 واط×2 |
| استهلاك الطاقة | تشغيل 1-2 أمبير/الاستعداد 0.5-1 أمبير@3.5-5 فولت، 0.25 واط×2 تشغيل 0.3-0.5 أمبير/الاستعداد 0.2-0.3 أمبير@12 فولت، 0.5 واط×2 تشغيل 1-2 أمبير/الاستعداد 0.5-0.7 أمبير@12 فولت، 1 واط×2/2 واط×2 تشغيل 2-4 أمبير/الاستعداد 0.5-0.7 أمبير@12 فولت، 4 واط×2/5 واط×2 تشغيل 3-6 أمبير/الاستعداد 0.7-0.9 أمبير@18 فولت، 10 واط×2 تشغيل 6-10 أمبير/الاستعداد 0.7-0.9 أمبير@20 فولت، 20 واط×2 تشغيل 22 أمبير/الاستعداد 0.4-1.6 أمبير@28-32 فولت، 30 واط×2/40 واط×2 |
| اختيار الطاقة | إمداد الطاقة عن طريق الكابل الرئيسي |
| الواجهة | |
| الواجهة الأساسية | 2xIPEX/2xMMCX/2xSMP/2xSMA RF، 1-2xRJ45 Ethernet 100/1000BaseT، RS232، إدخال DC. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps، WIFI AP، BD/GPS (GNSS) اختياري. يدعم الإرسال الشفاف عبر منافذ Ethernet والمنفذ التسلسلي، ويدعم جميع بروتوكولات الاتصال، بما في ذلك MAVLink. يمكن تحديد أولوية الخدمة |
| توسيع الشبكة اختياري | توجيه الشبكة العامة/4G LTE، تكامل WB-NB، الألياف، الأقمار الصناعية |

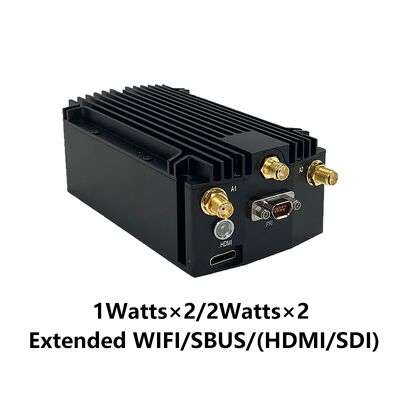

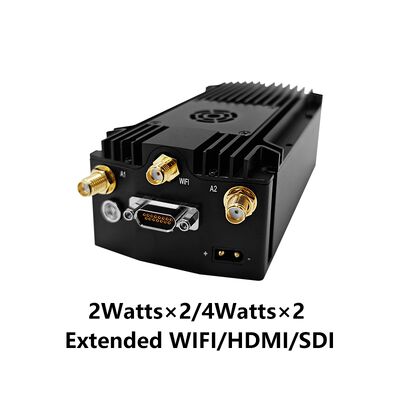

| توسيع الفيديو اختياري | HDMI/SDI/CVBS منخفض التأخير، 4K/2K/1080P/720P/D1 |
| مؤشر الطاقة | أخضر ثابت - قيد التشغيل |
| مؤشر حالة الارتباط | أحمر ثابت - الشبكة غير متصلة أحمر وامض - بدء التشغيل/غير متصل بالشبكة أخضر ثابت - الشبكة متصلة |
| مؤشر RSSI Link | أخضر ثابت - جودة الارتباط ممتازة أزرق ثابت - جودة الارتباط جيدة أصفر ثابت - جودة الارتباط متوسطة أرجواني ثابت - جودة الارتباط أسوأ قليلاً أحمر ثابت - جودة الارتباط ضعيفة إيقاف التشغيل - تم مقاطعة الارتباط |
| واجهة الإدارة/ واجهة التحكم |
إدارة الشبكة المستندة إلى الويب/GUI، واجهة تطوير ثانوية API/SNMP |
