تفاصيل المنتج:
|
| النوع: | المحمولة جوا | ||
|---|---|---|---|
| إبراز: | راديو DDL المحمول,راديو شبكة OEM,DDL أجهزة الاتصال بالشبكة المحمولة,OEM mesh radio,DDL Handheld mesh communication devices |
||
يعد رابط البيانات الرقمي اللاسلكي الجديد من سلسلة DDL منتجًا منخفض التكلفة لنقل الفيديو والبيانات لمسافات طويلة بحجم صغير ووزن خفيف و 2X2 MIMO ووظائف كاملة ومجموعات ترددات غنية.سلسلة DDL تستند إلى منصة الراديو المحددة برمجيًا SDR مع 2X2 MIMO، يتبنى Beamforming ، الحد الأقصى للنسبة المشتركة (MRC) ، الحد الأقصى للاحتمال (ML) الخوارزمية ، التحقق من التكافؤ منخفض الكثافة (LDPC) ،اختيار التردد الذكي وتكنولوجيا قفز التردد المستقلة لتحقيق أداء قوي للتردد الراديوي ومكافحة التشويش القوية.
يوفر راديو اتصال البيانات من سلسلة DDL مسافة طويلة للغاية ، وتأخير منخفض ، والبث اللاسلكي المتكامل للفيديو والبيانات والصوت متعدد القنوات في الشبكة الثنائية الاتجاه.يتم تطبيق تقنية شكل الموجة الطبقة المادية المُعدلة بالرمز الرائدة في العالم وتصميمات مرنة لمكافحة التشويش والتشفير الآمن للمجال غير المأهول على روابط بيانات بعيدة موثوقة للطائرات بدون طيار، طائرات الهليكوبتر، الروبوتات، السفن بدون طيار، المركبات بدون طيار والمركبات الخاصة.
يتكون نظام التطبيق بشكل رئيسي من الراديو الجوي مع الكاميرا الجوية، والراديو الأرضي مع الكمبيوتر الأرضي، فضلا عن الملحقات اللازمة (بما في ذلك مصدر الطاقة،نظام تغذية الهوائي، خطوط الاتصال والمتصلات، الخ).
يمكن للنظام أن ينقل في نفس الوقت ثلاثة فيديوهات HD IP / HDMI / SDI / CVBS وبيانات شفافة متعددة في اتجاهين (مثل نظام التحكم في الطيران / القفص ، Beidou / GPS ، الصوت ، إلخ).تشفير AES يضمن أمن الإرسال.
الراديو يمكن أن تصل قوة إرسال المحطة إلى 40 واط ، مما يوفر رابط اتصال مستقر وموثوق به.
الخصائص:
1. 400M / 600M / 800M / 900M / 1.4G / 2.3G / 2.4G / 5.8GHz ، يمكن تغيير قوة الإرسال ، ودعم NLOS نقل سريع للجوال ، مسافة إرسال مفتوحة تزيد عن 50 كم.
2تدفق بيانات 70Mbps، تقنية تخصيص البتات الديناميكية التكيفية. دعم فيديو 4K في اتجاه واحد، متعدد الطرق 1080P أو 720P HD.
3. 3 منفذات متسلسلة و 2 واجهة فيديو تعمل في نفس الوقت، ويمكن لمراقب الطيران، والصوت، جي بي إس وغيرها من البيانات لنقل مع الفيديو.
4دعم تقنيات (PtoP) ، (PtoMP) ، (MPtoMP) ، بدون مركز من دون سيد أو عبد. دعم شبكة VLAN.
5واجهة تشخيص محلية، تيلنت، إدارة الشبكة تحديث البرمجيات اللاسلكية المحلية والبعيدة عبر FTP
6استهلاك طاقة منخفض حجم صغير بنية خفيفة الوزن
المواصفات
| عامة | ||
| منصة SDR، شكل موجة | 9363 أو 9361+7Z020, شبكة الهاتف المحمول MANET | |
| تكنولوجيا MIMO | تشفير الزمن والفضاء، استلام التنوع، تشكيل شعاع TX / RX | |
| كن حساساً | -103dBm@5MHz BW | |
| عرض النطاق الترددي للقناة | 1.25/2.5/5/10/20MHz النطاق العريض، 250k/500k/1MHz ضبط النطاق الضيق | |
| معدل البيانات | 1-70Mbps ((20MHz BW) النطاق العريض ، 50-1000kbp النطاق الضيق التكيفي ، QoS | |
| وضع تعديل | TD-COFDM، BPSK/QPSK/16QAM/64QAM التكيفي ((الوضع الثابت اختياري) | |
| قوة الخروج من الترددات الراديوية (دعم TPC، تحكم طاقة الإرسال) |

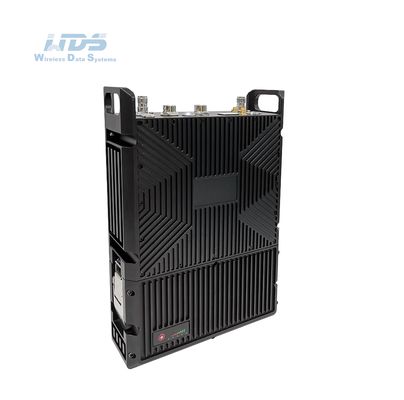

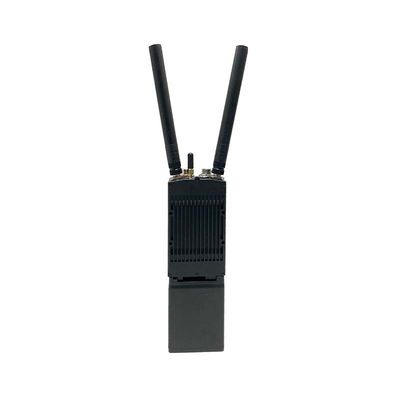

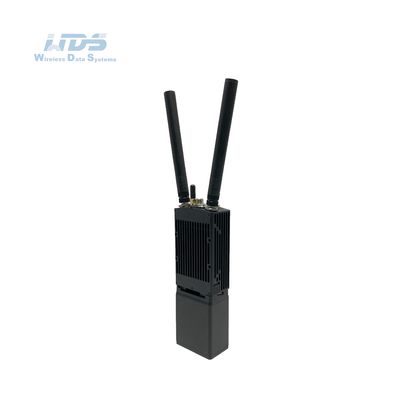

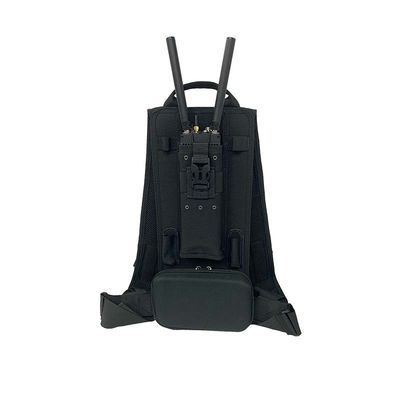

2 واط x2 (الجهاز المحمول / الراديو) 10 واط x2 (راديو حقيبة ظهر) 20 واط × 2(راديو حقيبة ظهر) |
|
| واحد هوب مسافة الاتصال |
100-300 كيلومتر ((LOS) ، 1-30 كيلومتر ((منطقة حضرية) | |
| طريقة التواصل | الاتصالات اللامركزية من نقطة إلى نقطة ، النقطة إلى العديد والكثير إلى العديد مع الاتصال المتقاطع ، ودعم شبكات MESH على نطاق صغير (في غضون 8 عقدة) مع التوجيه الديناميكي ومرور متعدد الممرات | |
| تأخير القفزة الفردية | متوسط 10mS ((20MHz BW) | |
| التشفير | DES، AES128/256، SNOW3G/ZUC اختياري، تشفير بطاقة شريحة/TF مخصصة أو آلة تشفير خارجية | |
| وضع مكافحة التشويش | اختيار قناة مسح الطيف اليدوي، اختيار تردد ذكي معزز كامل النطاق ((وعي الطيف) / قفز تردد تكيفي كامل النطاق / وضع التجوال اختياري | |
| الإدارة المحلية/البعيدة | تردد التشغيل، عرض النطاق الترددي للقناة، معرف الشبكة، قدرة الإرسال وإعدادات المعلمات الأخرى، مسح الطيف، عرض في الوقت الحقيقي والسجلات الإحصائية لطوبولوجية الشبكة،نسبة قوة المجال الإشارة إلى الضوضاء، تحميل وتنزيل حركة المرور ، مسافة العقدة ، GPS / خريطة بيدو الإلكترونية ، درجة الحرارة / الجهد / التشويش مراقبة ، ترقية البرمجيات. الصمت عن بعد والاستيقاظ اختياري | |
| غيرها | وقت التشغيل أقل من 28 ثانية، ووقت الوصول/تحديث الشبكة/التبديل أقل من ثانية واحدة. حجم الشبكة أقل من 8 عقد. تتبع محمول أوتوماتيكي، يتكيف مع تحول تردد دوبلر من ±6kHz انحراف تردد، دعم الاتصالات المتنقلة في سرعات تزيد عن 7200 كيلومتر في الساعة (ماخ 6،2000 متر في الثانية). |
|
| عصابات(300M-6GHz قابلة للتخصيص. نفس التردد أو تردد مختلف من 2T2R في نطاق واحد، أو 1T2R في نطاق مزدوج قابل للاختيار / التغيير الذكي) | ||
| (BAND) | نطاق التردد | |
| VHF/UHF | 360-450/450-550/570-700/800-950، 225-400/225-678/320-470*MHz | |
| الفرقة L | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-18، 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*غ | |
| الفرقة S | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.68، 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*غ | |
| الفرقة ج | 4.4-5.0/5.25-5.85، 4.2-5.2/5.5-6.0/6.4-7.2* جيه | |
| (ملاحظة: قوة RF، الأبعاد، الوزن مختلفة) | ||
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 ميه هرتز | |
| البيئة | ||
| درجة حرارة العملية | -40 درجة مئوية ~ +80 درجة مئوية | |
| مستوى الحماية | IP66، IP67 / IP68 مخصصة | |
| الميكانيكية | ||
| الحجم/الوزن |
19.0x6.8x3.8cm/769g، مع 11.1V/77.7Wh بطارية 27.5x18.9x6.2cm/4.15kg، مع 22.2V/213Wh بطارية حقيبة ظهر |
|
| التثبيت / اللون | 4 ثقوب تثبيت / أسود ، رمادي الحديدي ، أخضر الجيش اختياري | |
| القوة | ||
| فولتاج التغذية |
12-36VDC، 2واط x2/4واط x2 18-32VDC، 10واط x2/20واط x2 |
|
| استهلاك الطاقة |
العملية 1-2A / Standby 0.5-0.7A @ 12V ، 2Watt × 2 العملية 3-6A / الاستعداد 0.7-0.9A@16.8V ، 10Watt x2 |
|
| اختيار الطاقة | إمدادات الطاقة عن طريق الكابل الرئيسي | |
| بطاريات | 8-10/6-8 ساعات لبطارية الليثيوم البوليمرية 114/77.7Wh (راديو محمول) | |
| واجهة | ||
| واجهة أساسية | 2xTNC RF، 1-3xRJ45 Ethernet 100/1000BaseT، WIFI AP،GPS/BD RS232/TTL ((UART) ، Sbus/Bluetooth، 1.2-230.4Kbps، مدخل DC | |
| ادفعي لتتحدثي واجهة مساعدة |
MIC، SP، PTT، GND، RS485/422، USB2.0 OTG | |
| تمديد الشبكة اختياري | توجيه الشبكة العامة / 4G LTE ، تكامل WB-NB ، الألياف ، الأقمار الصناعية | |
| تمديد الفيديو اختياري | التأخير المنخفض HDMI/SDI/CVBS، 4K/2K/1080P/720P/D1 | |
| مؤشر حالة الرابط | أحمر ثابت - الشبكة غير متصلة الرموز الحمراء المتمثلة في البدء/غير متصل بالشبكة أخضر ثابت - الشبكة متصلة " يلمع باللون الأخضر " |
|
| مؤشر الرابط RSSI | أخضر ثابت - جودة الرابط ممتازة أزرق ثابت - جودة الرابط جيدة أصفر ثابت - جودة الرابط متوسطة الأرجواني الثابت - جودة الرابط أسوأ قليلاً الأحمر الثابت - جودة الرابط سيئة أو الرابط أسفل |
|
| واجهة الإدارة واجهة التحكم |
إدارة الشبكة القائمة على الويب/GUI، API لمواجهة التطوير الثانوية/SNMP | |
هوائي عصا، هوائي مثبت على السيارة، هوائي مكاسب عالية شاملة، هوائي مكاسب عالية توجيهية، هوائي اتصالات اتجاهية لمسافات طويلة منصة تتبع تلقائي
