تفاصيل المنتج:
|
| يكتب: | الوحدة النمطية | التشفير: | DES، AES128/256 (SM4/SNOW3G/ZUC اختياري، تشفير بطاقة Chip/TF مخصص أو آلة تشفير خارجية) |
|---|---|---|---|
| عرض النطاق الترددي للقناة: | النطاق العريض 1.25/2.5/5/10/20 ميجاهرتز، إعداد النطاق الضيق 250 كيلو/500 كيلو/1 ميجاهرتز | معدل البيانات: | نطاق عريض 1-70 ميجابت في الثانية (20 ميجاهرتز BW)، نطاق عريض 50-1000 كيلوبت في الثانية متكيف، جودة ا |
| درجة حرارة التشغيل: | -40 درجة مئوية ~ +80 درجة مئوية | مستوى الحماية: | IP66 (IP67/IP68 مخصص) |
| التردد العالي جدا/التردد فوق العالي (ميجا هرتز): | 360-450/450-550/570-700/800-950، 225-400/225-678/320-470* | النطاق L (جيجاهرتز): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8، 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| النطاق S (جيجاهرتز): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8، 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | النطاق سي (جيجاهرتز): | 4.4-5.0/5.25-5.85، 4.2-5.2/5.5-6.0/6.4-7.2* |
| إبراز: | وحدة الطابع الصناعي,وحدة طابع الشبكة,وحدة شبكة نقل البيانات,Mesh stamp module,Data Transmission mesh module |
||

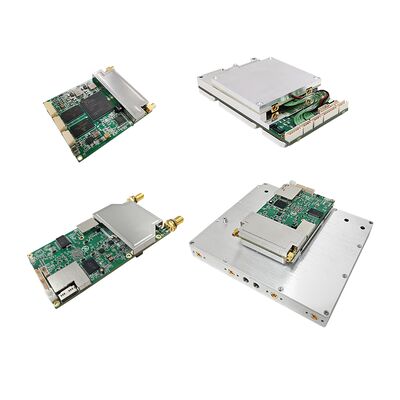

تعد وصلة البيانات الرقمية اللاسلكية من سلسلة DDLmesh الجديدة منتجًا منخفض التكلفة لنقل الفيديو والبيانات لمسافات طويلة، يتميز بصغر الحجم وخفة الوزن و 2 × 2 MIMO ووظائف كاملة ونطاقات تردد وفيرة. تعتمد سلسلة DDLmesh على منصة راديو محددة ببرامج SDR مع 2 × 2 MIMO، وهي تعتمد تقنية تشكيل الحزمة، والجمع الأقصى للنسبة (MRC)، والاحتمالية القصوى (ML)، والتحقق من التكافؤ منخفض الكثافة (LDPC)، والاختيار الذكي للتردد، وتقنية القفز التلقائي للتردد لتحقيق أداء قوي للتردد اللاسلكي ومضاد قوي للتشويش.
يوفر راديو وصلة بيانات سلسلة DDLmesh مسافة فائقة الطول، وزمن وصول منخفض، ونقل لاسلكي متكامل للفيديو والبيانات والصوت عبر الشبكة ثنائي الاتجاه متعدد القنوات. يتم تطبيق تقنية شكل الموجة الفيزيائية الرائدة عالميًا ذات التعديل بالكود والتصميم المرن المضاد للتشويش والتشفير الآمن للمجال غير المأهول على وصلات البيانات عن بعد الموثوقة لطائرات بدون طيار، وطائرات هليكوبتر، وروبوتات، وسفن غير مأهولة، ومركبات غير مأهولة، ومركبات خاصة.
يتكون نظام التطبيق بشكل أساسي من الراديو المحمول جواً مع الكاميرا المحمولة جواً، والراديو الأرضي مع الكمبيوتر الأرضي، بالإضافة إلى الملحقات الضرورية (بما في ذلك مصدر الطاقة ونظام تغذية الهوائي وخطوط التوصيل والموصلات، وما إلى ذلك).
يمكن للنظام أن ينقل في وقت واحد ثلاثة مقاطع فيديو IP/HDMI/SDI/CVBS عالية الدقة وبيانات شفافة متعددة الاتجاهات (مثل التحكم في الطيران/الحاوية، BD/GPS، الصوت، إلخ). يضمن تشفير AES أمان الإرسال.
يمكن أن تصل طاقة الإرسال اللاسلكي للمحطة إلى 40 واط، مما يوفر وصلة اتصال مستقرة وموثوقة.
الميزات:
> 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz، يمكن تغيير طاقة الإرسال، ودعم الإرسال المتنقل عالي السرعة NLOS، ومسافة الإرسال المفتوحة تزيد عن 50 كيلومترًا.
> 70 ميجابت في الثانية من تدفق البيانات، وتقنية تخصيص البتات الديناميكية التكيفية. دعم فيديو عالي الدقة أحادي الاتجاه بدقة 4K، أو متعدد الاتجاهات بدقة 1080P أو 720P.
> 3 منافذ تسلسلية و 2 واجهات فيديو تعمل في نفس الوقت، ويمكن إرسال بيانات وحدة التحكم في الطيران والصوت و BD/GPS وغيرها من البيانات مع الفيديو.
> دعم تقنية P2P و P2MP و MP2MP، بدون مركز أو بدون رئيس/تابع. دعم VLAN.
> واجهة تشخيص محلية، telnet، إدارة الشبكة. تحديث البرامج الثابتة اللاسلكية المحلية والبعيدة عبر FTP.
> استهلاك منخفض للطاقة. حجم صغير، هيكل خفيف الوزن، بناء الجسم للطائرات بدون طيار.
المواصفات
| عام | ||
| منصة SDR، شكل الموجة | 9363 أو 9361+7Z020، شبكة الهاتف المحمول MANET | |
| تقنية MIMO | ترميز الفضاء والوقت، تنوع الاستقبال، تشكيل الحزمة TX / RX | |
| حساسية الاستقبال | -103dBm@5MHz BW | |
| عرض نطاق القناة | 1.25/2.5/5/10/20MHz نطاق عريض، إعداد نطاق ضيق 250k/500k/1MHz | |
| معدل البيانات | 1-70 ميجابت في الثانية (20 ميجاهرتز BW) نطاق عريض، 50-1000 كيلو بت في الثانية نطاق ضيق تكيفي، QoS | |
| وضع التشكيل | TD-COFDM، BPSK/QPSK/16QAM/64QAM تكيفي (إعداد ثابت اختياري) | |
| طاقة خرج التردد اللاسلكي (دعم TPC، التحكم في طاقة الإرسال) |

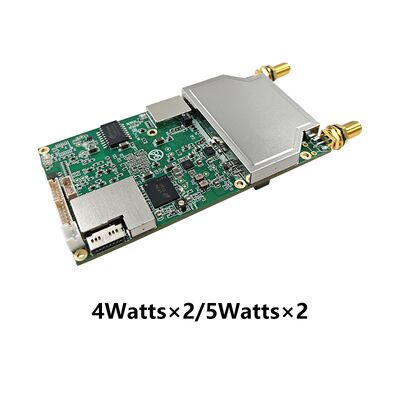

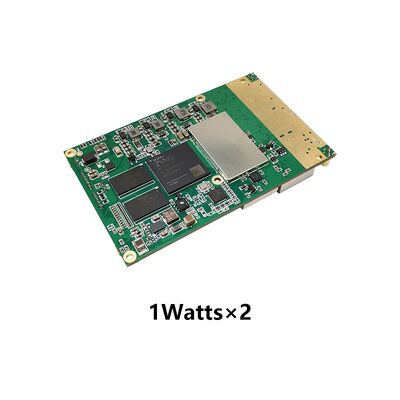

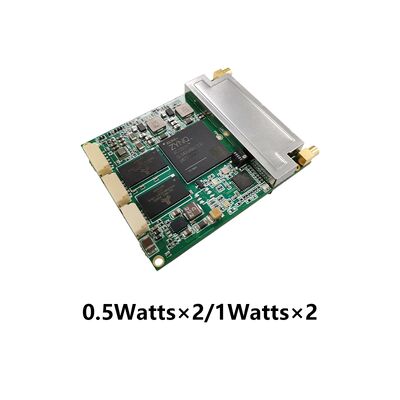

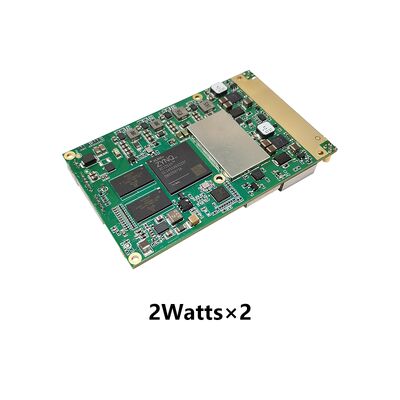

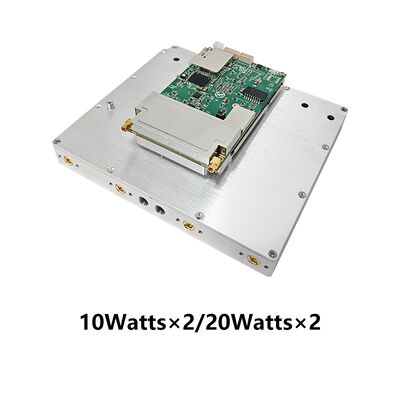

0.25 واط × 2؛ 0.5 واط × 2 1 واط × 2؛ 2 واط × 2 4 واط × 2؛ 5واط × 2 10 واط × 2؛ 20 واط × 2 |
|
| وضع الاتصال | اتصالات P2P و P2MP و MP2MP اللامركزية مع الاتصال المتبادل، ودعم شبكات MESH صغيرة النطاق (ضمن 8 عقد) مع التوجيه الديناميكي والتتابع متعدد القفزات | |
| تأخير القفزة الواحدة | متوسط 6 مللي ثانية (أحادي الاتجاه، 20 ميجاهرتز BW) | |
| التشفير | DES، AES128/256 (SM4/SNOW3G/ZUC اختياري، تشفير الشريحة/بطاقة TF مخصص أو جهاز تشفير خارجي) | |
| وضع مكافحة التشويش | اختيار قناة المسح الطيفي اليدوي، اختيار التردد الذكي المحسن للنطاق الكامل (إدراك الطيف)/القفز الترددي التكيفي للنطاق الكامل/وضع التجوال اختياري | |
|
محلي/ الإدارة عن بعد |
تردد التشغيل، عرض نطاق القناة، معرف الشبكة، إعدادات معلمات طاقة الإرسال الأخرى، المسح الطيفي، العرض في الوقت الفعلي والسجلات الإحصائية لطوبولوجيا الشبكة، قوة المجال الارتباطي نسبة الإشارة إلى الضوضاء، حركة المرور الصاعدة والنازلة، مسافة العقدة، خريطة إلكترونية لتحديد المواقع BD/GPS (GNSS)، درجة الحرارة/الجهد/مراقبة التشويش، ترقية البرنامج (الوضع الصامت عن بعد والتنبيه اختياري) | |
| أخرى | وقت التمهيد أقل من 28 ثانية، ووقت الوصول/التحديث/التبديل بالشبكة أقل من ثانية واحدة؛ حجم الشبكة أقل من 8 عقد، وفقدان النطاق الترددي الإجمالي على ثلاثة قفزات أقل من 70٪؛ تتبع الناقل التلقائي، والتكيف مع إزاحة تردد دوبلر البالغة ±6 كيلو هرتز، ودعم الاتصالات المتنقلة بسرعات تزيد عن 7200 كيلومتر في الساعة (ماخ 6، 2000 متر في الثانية) |
|
| النطاقات(300M-6GHz قابلة للتخصيص. نفس التردد أو تردد مختلف لـ 2T2R في نطاق واحد، أو 1T2R في نطاق مزدوج قابل للتحديد/تغيير ذكي) | ||
| النطاق | نطاق التردد | |
| VHF/UHF | 360-450/450-550/570-700/800-950، 225-400/225-678/320-470*MHz | |
| النطاق L | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8، 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz | |
| النطاق S | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8، 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz | |
| النطاق C | 4.4-5.0/5.25-5.85، 4.2-5.2/5.5-6.0/6.4-7.2*GHz | |
| (ملاحظة: طاقة التردد اللاسلكي، الأبعاد، الوزن مختلف) | ||
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz | |
| بيئي | ||
| درجة حرارة التشغيل | -40 درجة مئوية ~+80 درجة مئوية | |
| مستوى الحماية | IP66 (IP67/IP68 مخصص) | |
| ميكانيكي | ||
| الحجم/الوزن |

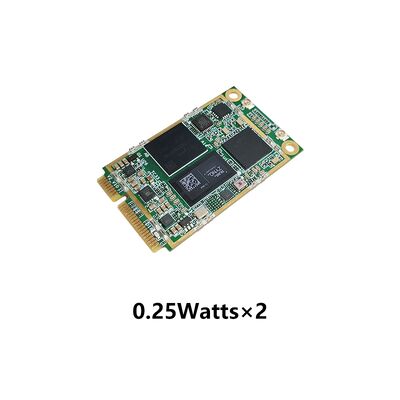

5.1x3.0x0.6 سم/11 جرام، 0.25 واط × 2، DDL-nano |
|
| التركيب | 4 فتحات تثبيت | |
| الطاقة | ||
| جهد الإمداد |
3.5-5 فولت تيار مستمر، 0.25 واط × 2 |
|
| استهلاك الطاقة |
تشغيل 1-2 أمبير/الاستعداد 0.5-1 أمبير@3.5-5 فولت، 0.25 واط × 2 |
|
| اختيار الطاقة | توفير الطاقة عن طريق الكابل الرئيسي | |
| الواجهة | ||
| واجهة أساسية | 2xIPEX/2xMMCX/2xSMP/2xSMA RF، 1-2xRJ45 Ethernet 100/1000BaseT، RS232، إدخال التيار المستمر. TTL (UART)، SBUS، و Bluetooth 1.2-230.4Kbps، نقطة وصول Wi-Fi، و BD/GPS (GNSS) متوفرة. يدعم الإرسال الشفاف عبر Ethernet والمنافذ التسلسلية، وجميع بروتوكولات الاتصال، بما في ذلك MAVLink. أولوية الخدمة القابلة للتحديد | |
| توسيع الشبكة اختياري | توجيه الشبكة العامة/4G LTE، تكامل WB-NB، الألياف، الأقمار الصناعية | |
| توسيع الفيديو اختياري | HDMI/SDI/CVBS منخفض التأخير، 4K/2K/1080P/720P/D1 | |
| مؤشر الطاقة | أخضر ثابت - قيد التشغيل | |
| مؤشر حالة الارتباط | أحمر ثابت - الشبكة غير متصلة أحمر وامض - بدء/غير متصل بالشبكة أخضر ثابت - الشبكة متصلة |
|
| مؤشر RSSI Link | أخضر ثابت - جودة الارتباط ممتازة أزرق ثابت - جودة الارتباط جيدة أصفر ثابت - جودة الارتباط متوسطة أرجواني ثابت - جودة الارتباط أسوأ قليلاً أحمر ثابت - جودة الارتباط ضعيفة إيقاف - تم مقاطعة الارتباط |
|
| واجهة الإدارة/ واجهة التحكم |
إدارة الشبكة المستندة إلى الويب/GUI، واجهة تطوير API الثانوية/SNMP | |
