تفاصيل المنتج:
|
| إبراز: | جهاز إرسال عالي التردد SDR400,جهاز إرسال عالي التردد وحدة الراديو,وحدة إرسال الراديو SDR400,high frequency transmitter Radio Module,SDR400 radio transmitter module |
||
|---|---|---|---|

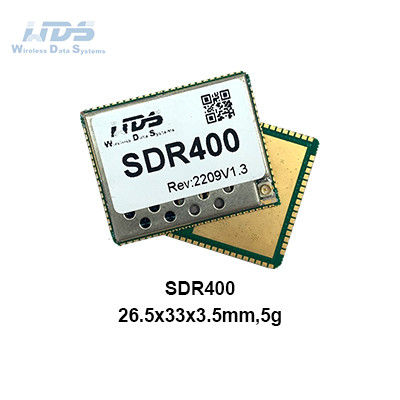

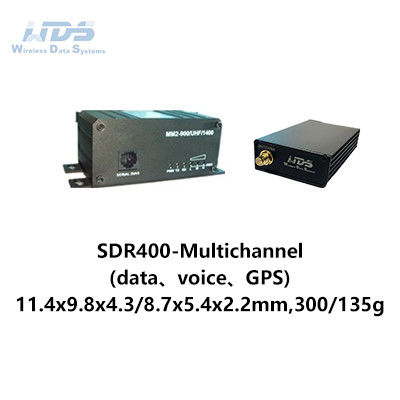

الراديو الرقمي عالي السرعة SDR400 (الوحدة)
سلسلة SDR400
توفر سلسلة SDR400 من أجهزة الراديو FM عالية السرعة ((مودولات) على أساس تكنولوجيا الراديو البرمجية (SDR) حلًا صغيرًا وموثوقًا وموثوقًا للاتصالات عن بعد منخفضة التكلفة ،تطبيقات محدودة في المساحةويمكن تعيين نفس الراديو لتحديد العمل في نطاق 400/900MHz أو 800MHz.
سلسلة SDR400 من أجهزة الراديو الرقمية عالية السرعة (الوحدة) ذات المدى الطويل، والسرعة العالية الموثوقة، والبطء المنخفض ومزايا اتصال البيانات الآمنة.يدعم الاتصال المتسلسل المزدوج الكامل والاتصال التشخيصيسلسلة SDR400 من الراديو الرقمي عالية السرعة تردد القفز (الوحدة) لديها قمع ضجيج عال جدا، استبعاد التشويش وتوليف تردد مرنة،تكنولوجيا تعديل الرقمية واكتشاف المرشحات المتطابقة.
سلسلة SDR400 من الراديو الرقمي عالي السرعة (الوحدة) أداء الفئة العليا والمؤشرات التقنية،مقاومة ممتازة للتشويش الكهرومغناطيسي وقدرات اتصال موثوقة ووظيفة اتصال تشفير متقدمة، هي المنتجات الرائدة في هذه الصناعة للنقل الرقمي.
الخصائص:
1. 400 ميغاهرتز مرخص
2800/900 ميغاهرتز ISM
3حتى 2 واط
4درجة الحرارة الممتدة
5. منفذين متسلسلين
6حساسية ممتازة
الأداء:
1النقطة إلى النقطة، النقطة إلى النقطة المتعددة، TDMA، إرسال المتجر، التجوال
2يمكن تعيين البرنامج لتحديد نطاق تردد العمل 400 / 900MHz أو 800MHz
3سرعة الهواء تصل إلى 345kbps (@ 900MHz)
4ضوضاء منخفضة للغاية وقمع التداخل تصفية 4 مستويات
5. إرسال الطاقة 2 واط / 5 واط / 25 واط (معدل)
6. 32 بت CRC مع إعادة الإرسال، تصحيح الخطأ إلى الأمام قابلة للاختيار
7منفذ تشخيص مستقل - تشخيص عن بعد في الوقت الحقيقي والتحكم في الشبكة اللاسلكية
8- استهلاك طاقة منخفض في أوضاع النوم والإدراك
9نطاق درجة الحرارة الصناعية
10حجم صغير جداً
11الطيران، خيارات حزمة سدادات الارتباط

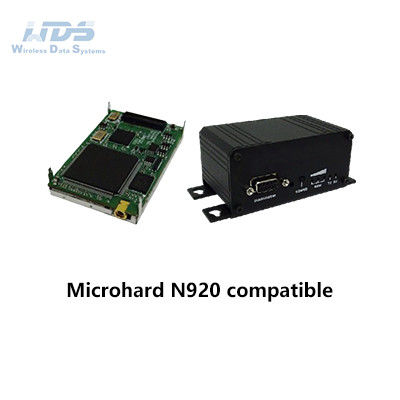

12متوافق مع ميكروهارد N920F
13متوافق مع بروتوكول اتصال البيانات PCC ، Trimble ، GNSS / RTK
| سلسلة بيكو | المواصفات |
| التكرار | 410-480MHz/840-845MHz/902-928MHz |
| طريقة القراءة المفرطة/ مخطط تعديل | GMSK، 2GFSK، 4GFSK، QPSK |
| تصحيح الأخطاء | هامينغ، بي سي اتش، غولي، ريد سولومون، فيتربي |
| اكتشاف الأخطاء | 32 بت من CRC، ARQ |
| التشفير | اختياري ((انظر خيار AES) |
| النطاق | 100 كم |
| الواجهة المتسلسلة | 3.3 فولت CMOS,RS232/485 ((يمكن الاختيار) |
| معدل البود التسلسلي | 300bps إلى 230.4kbps |
| أنماط العمل | النقطة إلى النقطة، النقطة إلى النقطة المتعددة، TDMA، مخزن وإلى الأمام المكرر، نظير إلى نظير |
| واجهة الإشارات |
مصابيح LED RSSI،Tx/Rx LED،إعادة تعيين،تهيئة،إيقاظ،RSmode،مدخلات رقمية/ مخرجات، مدخلات، مخرجات |
| التشخيص عن بعد | فولتاج البطارية،درجة الحرارة،RSSI،إحصاءات الحزم |
| الرفض | القناة المجاورة @ 400 ميغاهرتز:60 ديسيبل القناة البديلة @ 400 MHz:70 ديسيبل القناة المجاورة @ 900 MHz:57 ديسيبل القناة البديلة @ 900 MHz:65 ديسيبل |
| الجهد في القلب | 3.3VDC مطلوب لـ 1W 3.6VDC مطلوب لـ 2W |
| استهلاك الطاقة | (3.3V) النوم: <1mA ((المستقبل) 20mA Rx: 45mA إلى 98mA قمة Tx: 2A |
| أجهزة الاتصال | الهوائي: UFL البيانات: 80 دبوس SMT |
| البيئة | -55 درجة مئوية ~ +85 درجة مئوية رطوبة 5 ~ 95%، غير مكثفة |
| الوزن | حوالي 5 غرام |
| الأبعاد | تقريباً 1.05"x1.3"x.13" (26.5 ملم × 33 ملم × 3.5 ملم) |
| الموافقات | إف سي سي الجزء 15.247 قيد الانتظار IC RSS210 بانتظار FCC الجزء 15.90 قيد الانتظار IC RSS119 بانتظار الموافقة معلقة |
| التردد 410 إلى 480MHz ((النطاق المرخص له) | ||||
| معدل ((kbps) | القوة | الحساسية ((dBm) | عرض النطاق الترددي ((kHz) | التنظيم |
| 3.6 | 2W | -118 | 6.25 | FCC/IC/CE |
| 4.8 | 2W | -117 | 12.5 | FCC/IC/CE |
| 9.6 | 2W | -115 | 12.5 | FCC/IC/CE |
| 19.2 | 2W | -114 | 25 | IC/CE |
| التردد 410 إلى 480MHz ((التدفق الترددي) | ||||
| 56 | 2W** | -113 | 60 | لا شيء* |
| 115.2 | 2W** | - 109 | 150 | لا شيء* |
| 172.8 | 2W** | -108 | 180 | لا شيء* |
| 230.4 | 2W** | -106 | 230 | لا شيء* |
| 276.4 | 2W** | -105 | 230 | لا شيء* |
| 345 | 2W** | -103 | 400 | لا شيء* |
| التردد 840-845/902-928MHz ((التدفق الترددي) | ||||
| 19.2 | 1W | -116 | 25 | FCC/IC |
| 56 | 1W | -113 | 60 | FCC/IC |
| 115.2 | 1W | - 109 | 150 | FCC/IC |
| 172.8 | 1W | -108 | 180 | FCC/IC |
| 230.4 | 1W | -106 | 230 | FCC/IC |
| 276.4 | 1W | -105 | 230 | FCC/IC |
| 345 | 1W | -103 | 400 | FCC/IC |
| 19.2 | 2W** | -115 | 25 | لا شيء* |
| 56 | 2W** | -110 | 60 | لا شيء* |
| 115.2 | 2W** | - 109 | 150 | لا شيء* |
| 172.8 | 2W** | -108 | 180 | لا شيء* |
| 230.4 | 2W** | -106 | 230 | لا شيء* |
| 276.4 | 2W** | -105 | 230 | لا شيء* |
| 345 | 2W** | -103 | 400 | لا شيء* |
| خيارات الطلب | ||||
| SDR400 | النموذج الأساسي ((1W 900MHz FHSS و 2W 400MHz تشغيل النطاق الضيق) | |||
| -840 | 840-845 ميغا هرتز التردد القفز & قناة واحدة | |||
| -أيه إي إس | تشفير AES 128 بت | |||
| -C1S | 1W @ 900MHz، 400MHz Hopping و 2W 400MHz مرخص و 128 بت AES | |||
| -C2S | 2W @ 900MHz، 400MHz Hopping و 2W 400MHz مرخص و 128 بت AES | |||
