تفاصيل المنتج:
|
| النوع: | الوحدة/المحمولة بالهواء/الجهاز المحمول | ||
|---|---|---|---|
| إبراز: | جهاز إرسال فيديو لاسلكي 4W cofdm,جهاز إرسال الفيديو اللاسلكي,وحدة MIMO 4W,Mimo cofdm wireless video transmitter,4W mimo module |
||
الوحدة/المحمولة بالهواء/الجهاز المحمول
أجهزة الراديو/الوحدة الشبكية ذات النطاق الضيق من سلسلة NBMesh مناسبة لسيناريوهات الشبكات الموزعة حيث أن معدل الخدمة ليس مرتفعًا ، ومسافة الإرسال طويلة ،ومدى الإرسال يعتمد على رله متعددة الحلقات.التوبولوجيا هي شبكة متعددة الحلقات، والتي تتكون من عدة عقد توزيع.مريحة للمستخدمين لدمجها في أنواع مختلفة من المعدات النهائية، لتحقيق نقل البيانات المستقر والموثوق به على مسافات طويلة.
المواصفات الخاصة بالوحدة/الجهاز الجوي/اللاسلكي المحمول
| منصة SDR، شكل موجة | 9363 أو 9361+7Z020, شبكة الهاتف المحمول MANET |
| تكنولوجيا MIMO | تشفير الزمن والفضاء، استلام التنوع، تشكيل شعاع TX / RX |
| التكرار (70M-6GHz قابلة للتخصيص) |
UHF ((360-450/450-550/570-700/800-950، 225-400/225-678/320-470*MHz) / |
| عرض النطاق الترددي للقناة | 250k / 500k / 1MHz ((هوائي مزدوج) |
| الحساسية | -117dBm@250KHz |
| وضع تعديل | BPSK/QPSK/16QAM (التكيفي) ، OFDM ((الجهاز المزدوج) |
| معدل البيانات في الجو | 50-250kbps@250kHz ((هوائي مزدوج) 125-500kbps@500kHz ((هوائي مزدوج) 250-1000kbps@1MHz ((هوائي مزدوج) |
| وضع الوصول المتعدد | CSMA/TDMA |
| قناة RF | 1Tx+1Rx/2Tx+2Rx، TDD/FDD |
| إرسال الطاقة | 0.25/0.5/1/2/4 ((5) واط ((هوائي مزدوج) |
| واحد هوب مسافة الاتصال |
30-100 كم (LOS) ، 1-30 كم (المنطقة الحضرية) |
| وضع العمل | النقطة إلى النقطة / النقطة إلى متعدد النقاط / متعدد النقاط إلى متعدد النقاط ، التوجيه الديناميكي / مراسلات متعددة الممرات ، النجم / الخط / الشبكة / الهجينة |
| أجهزة الاتصال | منفذ متسلسل (من نقطة إلى نقطة ثنائية الاتجاه ، من نقطة إلى متعدد الاتجاه) / منفذ الشبكة (بث واحد ، بث متعدد ، بث) / الصوت ، الموقع (بث) |
| تأخير القفزة الفردية | متوسط 7mS (1MHz BW) |
| التشفير | DES، AES128/256، SNOW3G/ZUC اختياري، تشفير بطاقة شريحة/TF مخصصة أو آلة تشفير خارجية |
| وضع مكافحة التشويش | اختيار قناة مسح الطيف اليدوي، اختيار تردد ذكي معزز كامل النطاق ((وعي الطيف) / FHSS / وضع التجوال اختياري |
| الإدارة المحلية/البعيدة | تردد التشغيل، عرض النطاق الترددي للقناة، معرف الشبكة، قدرة الإرسال وإعدادات المعلمات الأخرى، مسح الطيف، عرض في الوقت الحقيقي والسجلات الإحصائية لطوبولوجية الشبكة،نسبة قوة المجال الإشارة إلى الضوضاء، تحميل وتنزيل حركة المرور، مسافة العقدة، GPS / خريطة بيدو الإلكترونية، درجة الحرارة / الجهد / التشويش مراقبة، ترقية البرمجيات. الصمت عن بعد والاستيقاظ اختياري |
| غيرها |
وقت التشغيل أقل من 28 ثانية ، و وقت الوصول إلى الشبكة / التحديث / التبديل أقل من ثانية واحدة. |
|
حجم الشبكة |
شبكة واحدة أكثر من 256 عقدة / 15 هوب |
| درجة حرارة العملية | -40°C ~ +80°C |
| مستوى الحماية | IP66، IP67 / IP68 مخصصة |

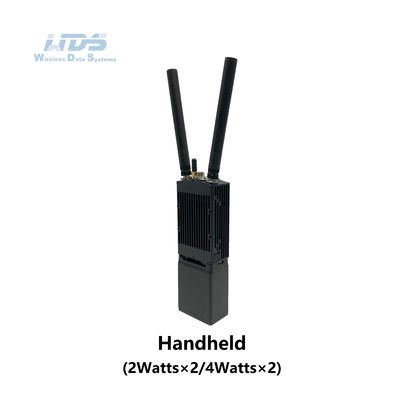

| بطاريات | 8-10/6-8 ساعات لـ 114/77.7Wh (راديو محمول) |
| الجهد/ استهلاك الطاقة |
3.5-5VDC/التشغيل 1-2A/الانتظار 0.5-1A@3.5-5V، 0.25Watt x2، NB-nano |
| اختيار الطاقة | إمدادات الطاقة بواسطة بطارية مغلقة أو كابل رئيسي |

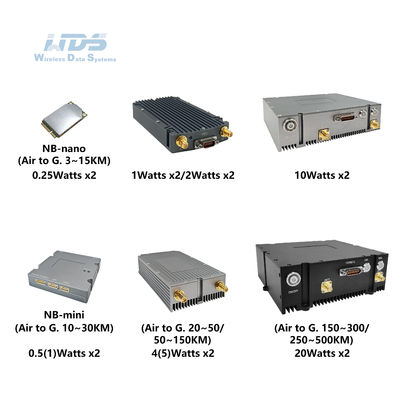

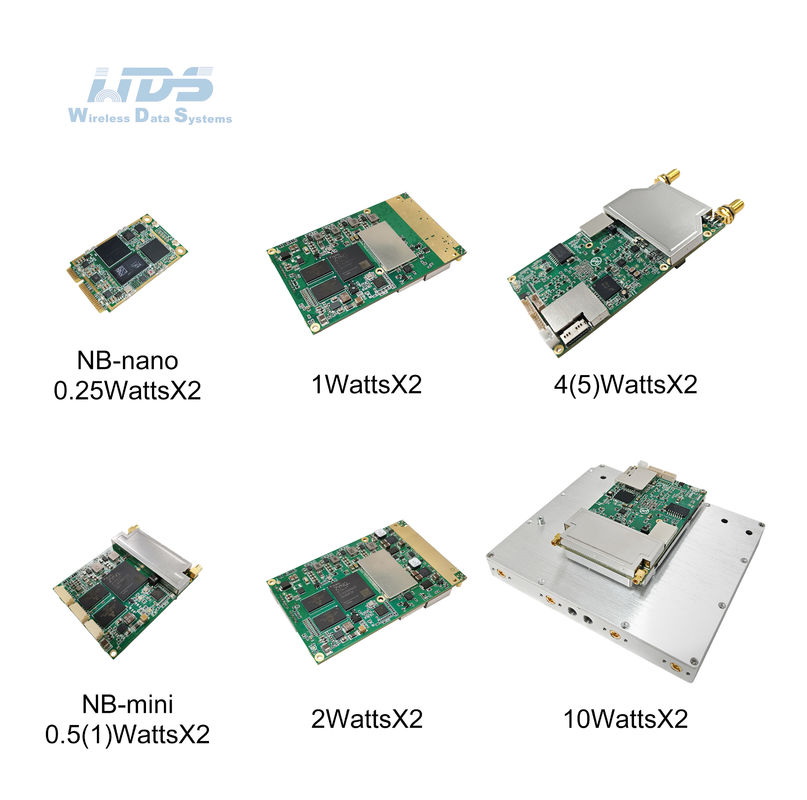

| الأبعاد/الوزن | 5.1x3.0x0.6cm/11g، 0.25Watt x2 الوحدة، NB-نانو 5.8x4.8x1.0cm/27g، 0.5Watt x2 الوحدة، NB-ميني 8.7x5.4x1.0cm/40g، 1Watt x2 الوحدة 8.7x5.4x1.0cm/43g، 2Watt x2/4Watt x2 وحدة 11.5x5.4x1.3cm/56g، 5Watt x2 وحدة 12.7x11.0x3.4cm/524g، 10 ((20) واط x2 وحدة 5.1x3.0x0.7cm/14g، 0.25Wx2 الهوائية الهوائية مزدوجة الهوائية، NB-نانو 6.0x4.8x1.1cm/46g، 0.5(1)Wx2 الهوائي الهوائي مزدوج الهوائي، NB-ميني 6.0x5.8x1.3cm/60g، 0.5 ((1) Wx2 الهوائي مزدوج الهوائي، NB-ميني 11.7x6.2x1.9cm/149g، 1 ((2)Wx2 الهوائي مزدوج الهوائية الحديدية الرمادي 13.8x6.2x2.7cm/225, 4(5)Wx2 الهوائي مزدوج الهوائية الحديدية الرمادي 12.8x13.4x3.8cm/598g، 10/20وات x2 هوائي مزدوج الهوائي الحديد الرمادي 14.2x14.0x5.0cm / 962g، 10/20وات x2 الهوائي مزدوج الهوائي الأسود 19.0x6.8x3.8cm/769g، مع 11.1V/77.7Wh بطارية الهوائي المزدوج المحمول |
| التثبيت / اللون | 4 ثقوب تركيب / أسود ، رمادي الحديد ، أخضر الجيش اختياري |
| واجهة أساسية | 2xTNC RF، 1-3xRJ45 Ethernet 100/1000BaseT، WIFI AP،GPS/BD،RS232/TTL ((UART) ، Sbus/Bluetooth، 1.2-230.4Kbps، مدخل DC |
|
ادفعي لتتحدثي |
MIC، SP، PTT، GND، RS485/422، USB2.0 OTG |
| تمديد الشبكة اختياري | توجيه الشبكة العامة / 4G LTE ، تكامل WB-NB ، الألياف ، الأقمار الصناعية |
| تمديد الفيديو اختياري | التأخير المنخفض HDMI/SDI/CVBS، 4K/2K/1080P/720P/D1 |
| مؤشر حالة الرابط |
أحمر ثابت - الشبكة غير متصلة الرموز الحمراء المتمثلة في البدء/غير متصل بالشبكة أخضر ثابت - الشبكة متصلة |
| مؤشر الرابط RSSI |
أخضر ثابت - جودة الرابط ممتازة أزرق ثابت - جودة الرابط جيدة أصفر ثابت - جودة الرابط متوسطة الأرجواني الثابت - جودة الرابط أسوأ قليلاً الأحمر الثابت - جودة الرابط سيئة أو الرابط أسفل |
|
واجهة الإدارة واجهة التحكم |
إدارة الشبكة القائمة على الويب/GUI، API لمواجهة التطوير الثانوية/SNMP |
توبولوجيا شبكة النجوم I توبولوجيا شبكة النجوم II توبولوجيا شبكة النجوم III
