تفاصيل المنتج:
|
| النوع: | الوحدة | ||
|---|---|---|---|
| إبراز: | وحدة الـ " سمارت ميش ",وحدة MIMO الصناعية,وحدة شبكة لاسلكية,Industrial mimo module,Wireless mesh module |
||
الميزات الرئيسية لـ SmartMesh Wireless Broadband MESH:
أداء الترددات الراديوية:
أداء الشبكة:
غيرها:
مواصفات وحدات OEM
| عامة | |
| منصة SDR، شكل موجة | 9363 أو 9361+7Z020, شبكة الهاتف المحمول MANET |
| تكنولوجيا MIMO | تشفير الزمن والفضاء، استلام التنوع، تشكيل شعاع TX / RX |
| كن حساساً | -103dBm@5MHz BW |
| عرض النطاق الترددي للقناة | 1.25/2.5/5/10/20MHz إعداد؛ يدعم الإرسال والاستقبال مع عرض النطاق الترددي القناة المختلفة، وتحقيق النطاق العريض المختلط والنطاق الضيق |
| معدل البيانات | 1-70Mbps ((20MHz BW) قابلة للتكيف ، QoS |
| وضع تعديل | TD-COFDM، BPSK/QPSK/16QAM/64QAM التكيفي ((الوضع الثابت اختياري) |
| قوة الخروج من الترددات الراديوية (دعم TPC، التحكم في طاقة الإرسال، 1dBm قابلة للتعديل) |
0.25 واط x2 0.5 ((1) واط x2 1 واط x2 2 واط x2 4 ((5) واط x2 10 ((20) واط x2 |
|
واحد هوب مسافة الاتصال |
الهواء إلى G. 3-15KM، 0.25Wats x2؛ 10-30KM، 0.5Wats x2؛ 20~50KM، 1Wats x2؛ 50~100KM، 2Wats x2؛ 100~150KM، 4Wats x2؛ 100~200KM، 5Wats x2؛ 150~300KM، 10Wats x2؛ 250~500KM، 20Wats x2 |
| الوضع | نقطة إلى نقطة / نقطة إلى نقطة متعددة / نقطة متعددة إلى نقطة متعددة ، طبقة 2 أو 3 من التوجيه الديناميكي ، رلاي متعدد الممرات ، نجم / خط / شبكة / هجين |
| تأخير القفزة الفردية | متوسط 10mS (20MHz BW) |
| التشفير | DES ، AES128/256 ، SM4 ، SNOW3G / ZUC اختياري ، تشفير بطاقة الشريحة / TF مخصصة أو آلة تشفير خارجية |
| وضع مكافحة التشويش | اختيار قناة مسح الطيف اليدوي / اختيار تردد ذكي معزز كامل النطاق ((وعي الطيف) / FHSS / وضع التجوال التكيفي للتردد ، مكافحة التداخل متعدد المستويات |
| الإدارة المحلية/البعيدة | تردد التشغيل، عرض النطاق الترددي للقناة، معرف الشبكة، قدرة الإرسال وإعدادات المعلمات الأخرى، مسح الطيف، عرض في الوقت الحقيقي والسجلات الإحصائية لطوبولوجية الشبكة،نسبة قوة المجال الإشارة إلى الضوضاء، تحميل وتنزيل حركة المرور، مسافة العقدة، GPS/BD/GLONASS تحديد المواقع الخريطة الإلكترونية، درجة الحرارة / الجهد / التشويش مراقبة، ترقية البرمجيات. الصمت عن بعد والاستيقاظ اختياري |
| غيرها |
وقت بدء التشغيل أقل من 28 ثانية، ووقت وصول الشبكة/تحديث/التبديل أقل من ثانية واحدة تتبع الناقل التلقائي ، المكيّف للانحراف الترددي لـ ± 6kHz ، يدعم الاتصالات المتنقلة بسرعة تزيد عن 7200 كيلومتر في الساعة (6 ماخ ، 2000 متر في الثانية) |
| النطاقات ((300M-6GHz/C-X-Ku العليا قابلة للتخصيص. نفس التردد أو تردد مختلف من TDD ، 2T2R في النطاق الواحد) | |
| الفرقة | نطاق التردد |
| VHF/UHF (MHz) | 360-450/450-550/570-700/800-950، 225-400/225-678/320-470* |
| النطاق L (GHz) | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-18، 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| النطاق S (GHz) | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.68، 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| النطاق C (GHz) | 4.4-5.0/5.25-5.85، 4.2-5.2/5.5-6.0/6.4-7.2* |
| (ملاحظة: قوة RF، الأبعاد، الوزن مختلفة) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| البيئة | |
| درجة حرارة العملية | -40°C ~ +80°C |
| مستوى الحماية | IP66,IP67/IP68 مخصصة |
| الميكانيكية | |

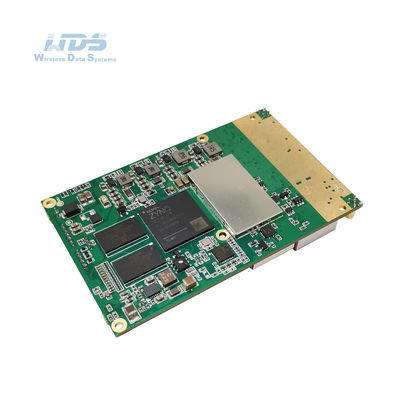

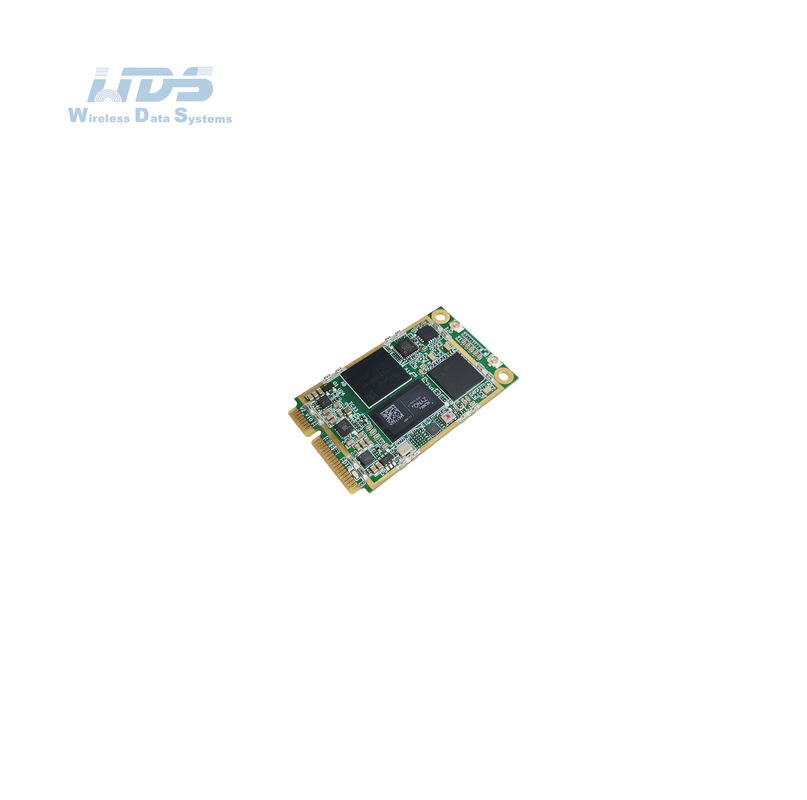

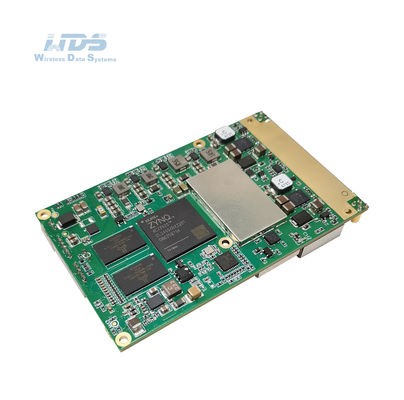

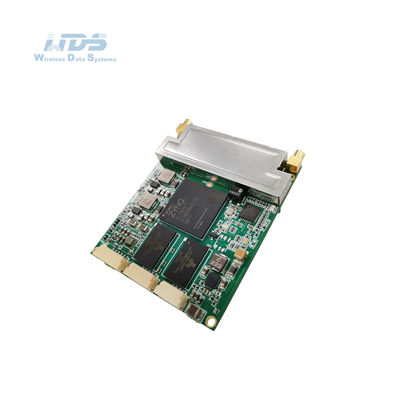

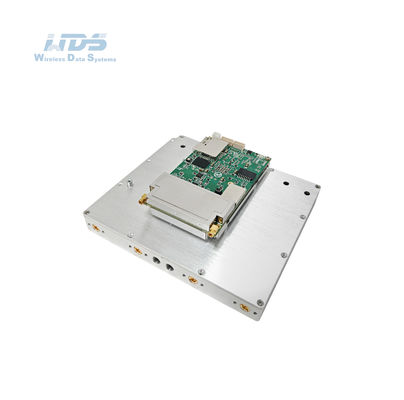

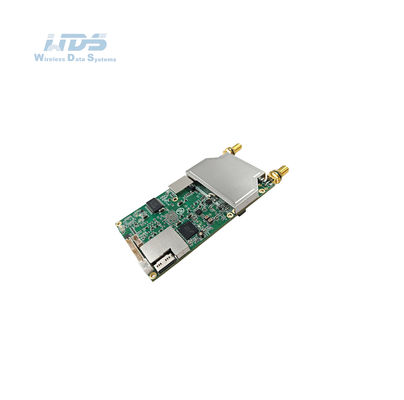

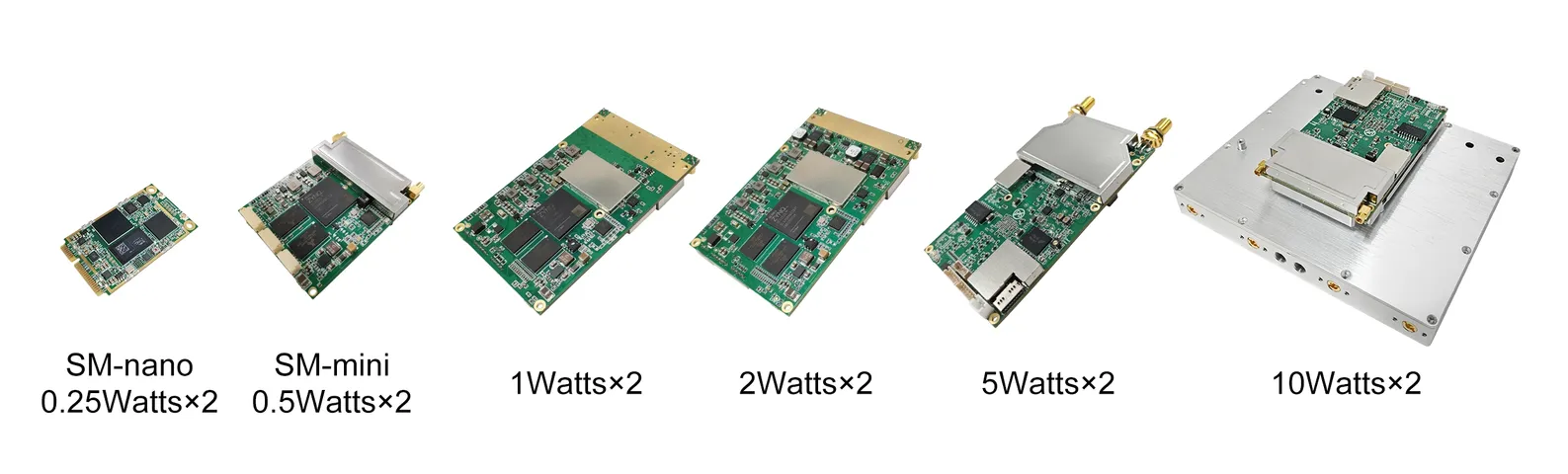

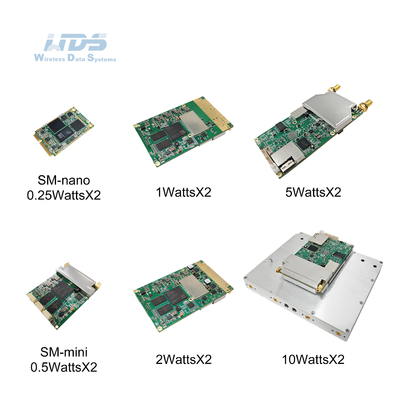

| الحجم/الوزن | 5.1x3.0x0.6cm/11g، 0.25Watt x2 الوحدة، SM-نانو 5.8x4.8x1.0cm/27g، 0.5Watt x2 الوحدة، SM-ميني 8.7x5.4x1.0cm/40g، 1Watt x2 الوحدة 8.7x5.4x1.0cm/43g، 2Watt x2/4Watt x2 وحدة 11.5x5.4x1.3cm/56g، 5Watt x2 وحدة 12.7x11.0x3.4cm/524g، 10 ((20) واط x2 وحدة |
| التثبيت / اللون | 4 ثقوب تركيب / أسود ، رمادي حديدي ، أخضر الجيش اختياري |
| القوة | |
| فولتاج التغذية | 3.5-5VDC، 0.25واط × 2، SM-نانو 9-32VDC، 0.5واط × 2، SM-ميني 9-39VDC، 1 واط × 2 12-36VDC، 2واط × 2/4 ((5) واط × 2 18-32VDC ، 10 ((20) واط × 2 |
| استهلاك الطاقة | تشغيل 1-2A / Standby 0.5-1A@3.5-5V ، 0.25Watt × 2 ، SM-nano تشغيل 0.3-0.5A / Standby 0.2-0.3A@12V ، 0.5Watt × 2 ، SM-mini تشغيل 0.5-1A / Standby 0.4-0.6A @ 12V ، 1Watt × 2 العملية 1-2A / Standby 0.5-0.7A@12V ، 2Watt × 2/4 ((5) واط × 2 العملية 3-6A / Standby 0.7-0.9A@16.8V ، 10Wx2 العملية 6-7A / Standby 0.7-0.9A@20V ، 20Wx2 |
| اختيار الطاقة | إمدادات الطاقة بواسطة بطارية مغلقة أو كابل رئيسي |
| واجهة | |
| واجهة أساسية | RF: MMCX×2 (2×TRx) ، J1 (مدخل DC) ، J4 (عمل Ethernet، قناة البيانات) ، J7 (الميناء التسلسلي 0، الميناء التسلسلي 1 مستوى RS-232) ، خط تحكم مكبر الطاقة الخارجي |
| اضغط على التحدث/واجهة المساعدة | إضافةً إلى ذلك، يجب أن يكون هناك إمكانية لتحديد ما إذا كان هناك أي إضافات أو إغلاقات في إضافة إلى إضافة إضافات إلى إضافة إضافية. |
| تمديد الشبكة | توجيه الشبكة العامة 4G-5G / دمج WB-NB / LTE ، القمر الصناعي ، الألياف |
| تمديد الفيديو | التأخير المنخفض HDMI/SDI/CVBS، 4K/2K/1080P/720P/D1 |
| مؤشر حالة الرابط | أحمر ثابت - الشبكة غير متصلة الرموز الحمراء المتمثلة في البدء/غير متصل بالشبكة أخضر ثابت - الشبكة متصلة " يلمع باللون الأخضر " |
| مؤشر الرابط RSSI | أخضر ثابت - جودة الرابط ممتازة أزرق ثابت - جودة الرابط جيدة أصفر ثابت - جودة الرابط متوسطة الأرجواني الثابت - جودة الرابط أسوأ قليلاً الأحمر الثابت - جودة الرابط سيئة أو الرابط أسفل |
|
واجهة الإدارة واجهة التحكم |
إدارة الشبكة القائمة على الويب/GUI، واجهة تطوير ثانوية API/SNMP |
