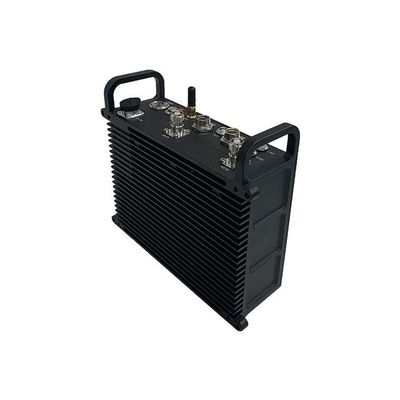

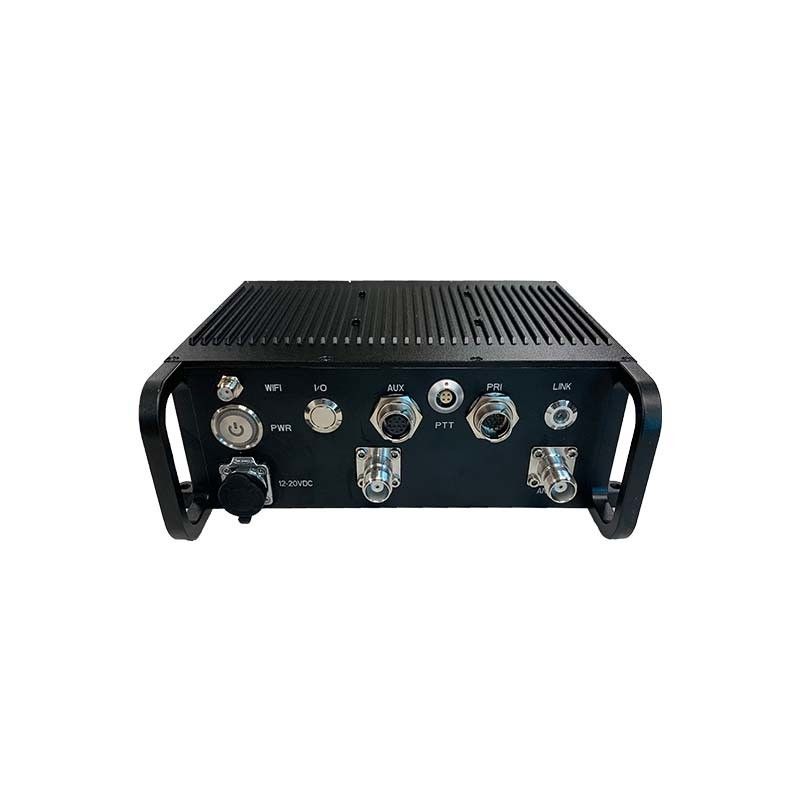

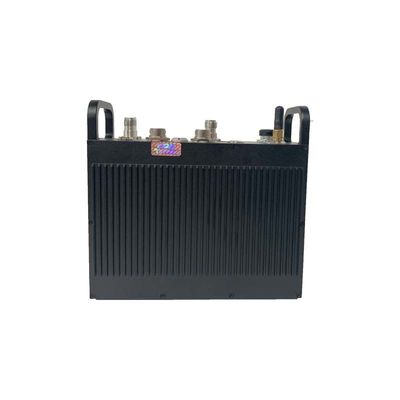

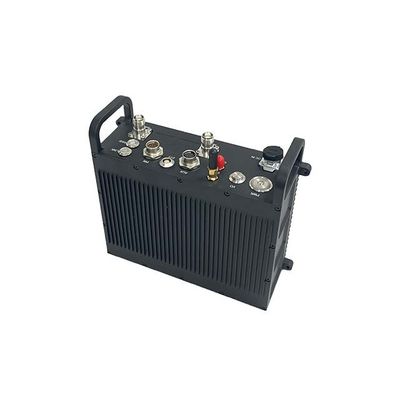

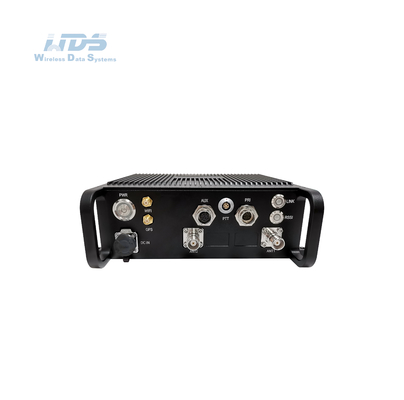

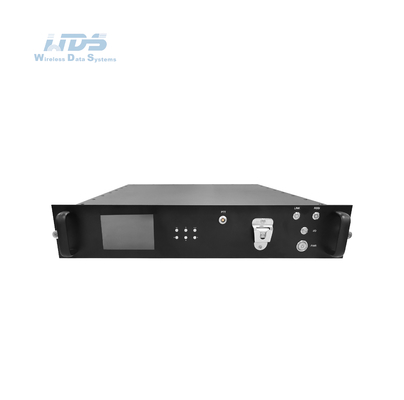

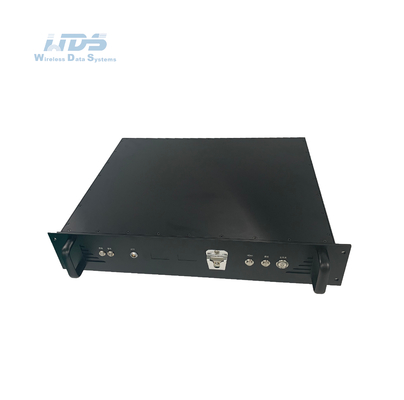

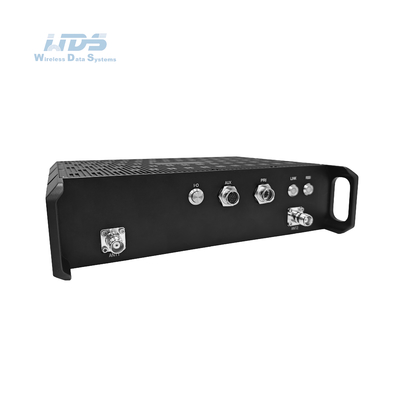

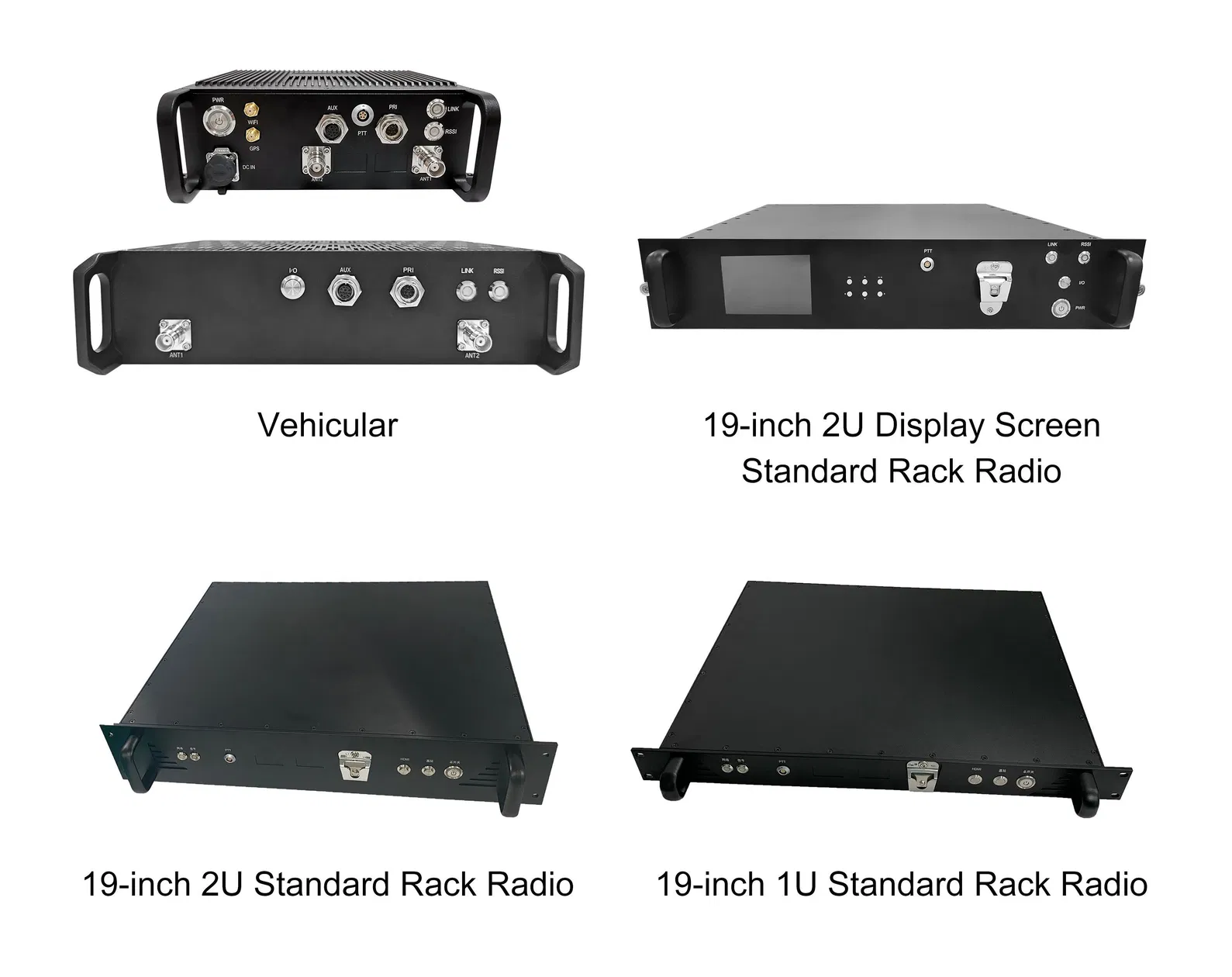

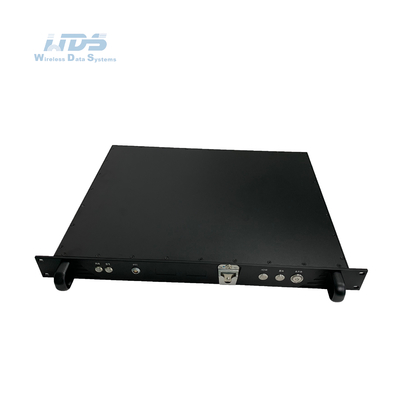

جهاز إرسال راديو ميمو للسيارات من أجل الاتصال بالسيارات

شكل الموجة

شبكة الهاتف المحمول MIMO (MN-MIMO)

تكنولوجيا MIMO

ترميز الزمن والفضاء، تنوع الفضاء، تشكيل أشعة TX / RX، التعددية المكانية

كن حساساً

-103dBm@5MHz BW

عرض النطاق الترددي للقناة

2.5/5/10/20MHz ، 40MHz اختياري؛ FDD بواسطة هوائيين مزدوجين مع جهاز استقبال مزدوج الترددات ((جمع الناقل) اختياري

معدل البيانات

1-100Mbps ((20MHz BW) / 180Mbps ((40MHz BW) التكيفية،QoS

وضع تعديل

TD-COFDM،BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM التكيف ((الإعداد الثابت اختياري)

قوة الخروج من الترددات الراديوية

10 واط × 2 / 20 واط × 2

مسافة الاتصال من خلال القفزة الواحدة

100-300 كيلومتر (مرئي) ، 1-30 كيلومتر (منطقة حضرية)

الوضع

موزعة بدون مركز نقطة إلى نقطة / نقطة إلى نقطة متعددة / نقطة متعددة إلى نقطة متعددة ، طابقين أو ثلاثة التوجيه الديناميكي ، مرسل متعدد الممرات ، النجم / الخط / الشبكة / الهجينة

تأخير القفزة الفردية

متوسط 7mS ((20MHz BW)

التشفير

DES، AES128/256 ،SNOW3G/ZUC اختياري، تشفير بطاقة شريحة / TF مخصصة

وضع مكافحة التشويش

اختيار قناة مسح الطيف اليدوي، النطاق الكامل اختيار قناة تردد ذكية ((وعي الطيف) / النطاق الكامل)
وضع التردد المستقل / التجوال اختياري

الإدارة المحلية/البعيدة

تردد التشغيل، عرض النطاق الترددي للقناة، معرف الشبكة، قدرة الإرسال وإعدادات المعلمات الأخرى، مسح الطيف، عرض في الوقت الحقيقي والسجلات الإحصائية لطوبولوجية الشبكة،نسبة قوة المجال الإشارة إلى الضوضاء, تحميل وتنزيل حركة المرور,مسافة العقدة,GPS/بيدو الخريطة الإلكترونية,درجة الحرارة/الجهد/التشويش مراقبة,ترقية البرمجيات.صمت عن بعد وخيارات الاستيقاظ

غيرها

وقت التشغيل أقل من 28 ثانية، ووقت وصول الشبكة/تحديث/التبديل أقل من 1 ثانية. لا يوجد حد
قدرة المستخدم في نظام واحد ((256 عقدة أو أكثر) وعدد التقاطعات في شبكات Mesh ((البيانات 15+ التقاطعات، الصوت 10+ التقاطعات،
فيديو 8+ هوب). فقدان عرض النطاق الترددي الإجمالي من هوبات متعددة أقل من 70%. تتبع ناقل تلقائي، دعم أكثر من 1000 كم / ساعة
الاتصالات المتنقلة

UHF

350-450/450-550/570-700/800-950

الفرقة L

1000-1200/1300-1550

MIIT

336-344/512-582/566-626/ 606-678/1420-1520/1430-1444

الفرقة S

1.6-1.8/1.8-2.0/2.0-2.2/2.2-25

الفرقة ج

4.4-5.0/5.0-6.0

درجة حرارة العملية

-40°C ~ +80°C

مستوى الحماية

IP66,IP67/IP68 مخصصة

الحجم/الوزن

22.9x18.9x6.2cm/3.86kg ((مع 22.2V/9.6AH بطارية راديو حقيبة ظهر) 31.4x18.9x6.2cm/4.95kg ((مع 14.8/28.8AH بطارية راديو حقيبة ظهر)

التثبيت / اللون

4 ثقوب تثبيت / أسود ، لون رمادي ، الجيش الأخضر اختياري

فولتاج التغذية

14.8-36VDC ((10 واط × 2 راديو حقيبة ظهر)

استهلاك الطاقة

العملية 3-6A / Standby 0.7-0.9A@16.8V ((10 واط × 2 راديو محمول في الهواء)

اختيار الطاقة

إمدادات الطاقة بواسطة بطارية مغلقة أو كابل رئيسي

10- 12-6-8 ساعات للبطارية البوليمرية الليثيوم 28.8/9.6AH

واجهة أساسية

2xTNC RF، 1-3xRJ45 إيثرنت 100/1000BaseT، WiFi AP،GPS/BD،RS232/TTL ((UART) ، Sbus/Bluetooth، 1.2-230.4Kbps، مدخل DC

اضغط على التحدث/واجهة المساعدة

MIC،SP،PTT،GND،RS485/422،USB2.0OTG

تمديد الشبكة اختياري

توجيه الشبكة العامة / 4G LTE ، تكامل WB-NB ، الألياف ، الأقمار الصناعية

تمديد الفيديو اختياري

التأخير المنخفض HDMI/SDI/CVBS، 4K/2K/1080P/720P/D1

مؤشر حالة الرابط

الأحمر الثابت - الشبكة غير متصلة اللمعان الأحمر - البدء / غير متصل بالشبكة الأخضر الثابت - الشبكة غير متصلة
متصل يلمع باللون الأخضر - صوت PTT أسفل

مؤشر الرابط RSSI

أخضر ثابت - جودة الرابط ممتازة أزرق ثابت - جودة الرابط جيدة أصفر ثابت - جودة الرابط متوسطة
الأرجواني المستقر - جودة الرابط أسوأ قليلاً الأحمر المستقر - جودة الرابط ضعيفة أو الرابط أسفل

واجهة الإدارة/ واجهة التحكم

إدارة الشبكة القائمة على الويب/GUI، API لمواجهة التطوير الثانوية/SNMP

الحجم/الوزن

10.1x5.4x1.9cm/123.5g

RF

SMP
