تفاصيل المنتج:
|
| النوع: | محمول باليد | ||
|---|---|---|---|
| إبراز: | راديو يدوي من نوع ODM SmartMesh,الراديو المحمول الراديو اللاسلكي,شبكة ODM rf mesh,RF SmartMesh Handheld Radio,ODM rf mesh network |
||
الميزات الرئيسية لـ SmartMesh Wireless Broadband MESH:
أداء الترددات الراديوية:
أداء الشبكة:
غيرها:

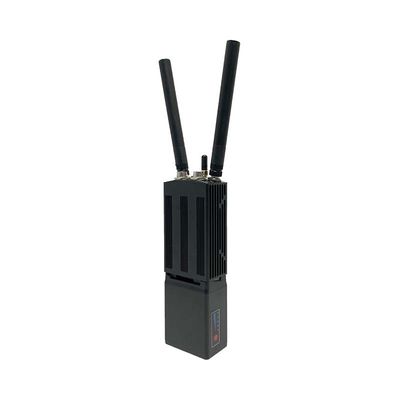

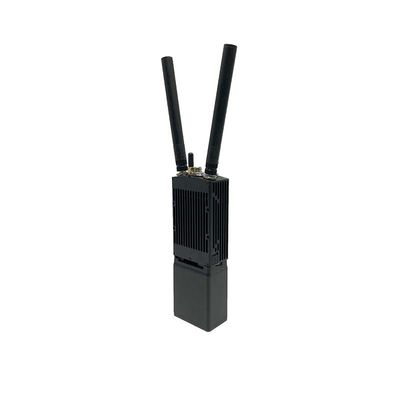

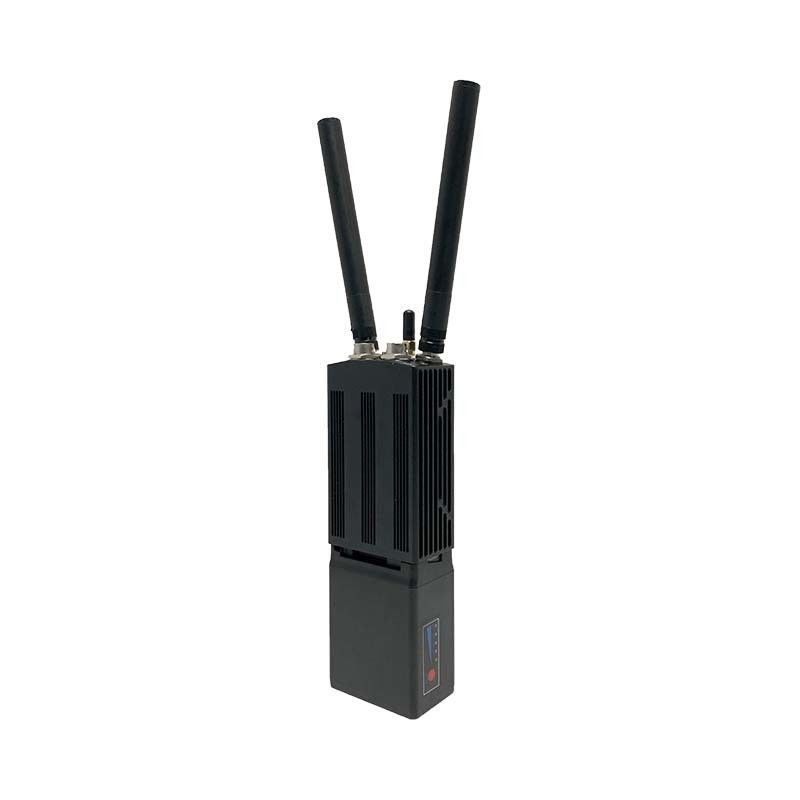

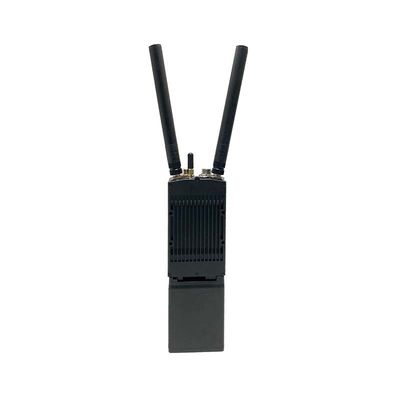

مواصفات الراديو المحمول
| عامة | |
| منصة SDR، شكل موجة | 9363 أو 9361+7Z020, شبكة الهاتف المحمول MANET |
| تكنولوجيا MIMO | تشفير الزمن والفضاء، استلام التنوع، تشكيل شعاع TX / RX |
| كن حساساً | -103dBm@5MHz BW |
| عرض النطاق الترددي للقناة | 1.25/2.5/5/10/20MHz إعداد؛ يدعم الإرسال والاستقبال مع عرض النطاق الترددي القناة المختلفة، وتحقيق النطاق العريض المختلط والنطاق الضيق |
| معدل البيانات | 1-70Mbps ((20MHz BW) قابلة للتكيف ، QoS |
| وضع تعديل | TD-COFDM، BPSK/QPSK/16QAM/64QAM التكيفي ((الوضع الثابت اختياري) |
|
قوة الخروج من الترددات الراديوية (دعم TPC، التحكم في طاقة الإرسال، 1dBm قابلة للتعديل) |
0.5 واط x2 1 واط x2 2 واط x2 4وات x2 |
|
واحد هوب مسافة الاتصال |
100-300 كيلومتر (LOS) ، 1-30 كيلومتر (منطقة حضرية) |
| الوضع | نقطة إلى نقطة / نقطة إلى نقطة متعددة / نقطة متعددة إلى نقطة متعددة ، طبقة 2 أو 3 من التوجيه الديناميكي ، رلاي متعدد الممرات ، نجم / خط / شبكة / هجين |
| تأخير القفزة الفردية | متوسط 10mS (20MHz BW) |
| التشفير | DES ، AES128/256 ، SM4 ، SNOW3G / ZUC اختياري ، تشفير بطاقة الشريحة / TF مخصصة أو آلة تشفير خارجية |
| وضع مكافحة التشويش | اختيار قناة مسح الطيف اليدوي / اختيار التردد الذكي المحسن في النطاق الكامل ((وعي الطيف) / التردد التكيفي في النطاق الكامل FHSS / وضع التجوال ، مكافحة التداخل متعددة المستويات |
|
المحلي الإدارة عن بعد |
تردد التشغيل، عرض النطاق الترددي للقناة، معرف الشبكة، قدرة الإرسال وإعدادات المعلمات الأخرى، مسح الطيف، عرض في الوقت الحقيقي والسجلات الإحصائية لطوبولوجية الشبكة،نسبة قوة المجال الإشارة إلى الضوضاء، تحميل وتنزيل حركة المرور، مسافة العقدة، GPS/BD/GLONASS تحديد المواقع الخريطة الإلكترونية، درجة الحرارة / الجهد / التشويش مراقبة، ترقية البرمجيات. الصمت عن بعد والاستيقاظ اختياري |
| غيرها |
وقت بدء التشغيل أقل من 28 ثانية، ووقت وصول الشبكة/تحديث/التبديل أقل من ثانية واحدة لا توجد قيود على قدرة المستخدم في نظام واحد (256 عقدة أو أكثر) وعدد الحلول في شبكات Mesh (البيانات 15+ الحلول، الصوت 10+ الحلول، الفيديو 8+ الحلول).الخسارة الإجمالية لسرعة النطاق الترددي لثلاث قفزات أو أكثر أقل من 70٪تتبع الناقل التلقائي، المكيّف للانحراف الترددي لـ ± 6kHz، يدعم الاتصالات المتنقلة بسرعة تزيد عن 7200 كيلومتر في الساعة (6 ماخ،2000 متر في الثانية) |
| الشرائط(300M-6GHz/أعلى C-X-Ku قابلة للتخصيص. نفس التردد أو تردد مختلف من TDD، 2T2R في نطاق واحد) | |
| الفرقة | نطاق التردد |
| UHF (MHz) | 430-550/570-700/800-950، 225-400/320-470* |
| النطاق L (GHz) | 1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700* |
| النطاق S (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6، 1.6-2.3/1.9-2.7* |
| النطاق C (GHz) | 4.4-5.0/5.25-5.85، 4.2-5.2/5.5-6.0* |
| (ملاحظة: قوة RF، الأبعاد، الوزن مختلفة) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| البيئة | |
| درجة حرارة العملية | -40°C ~ +80°C |
| مستوى الحماية | IP66، IP67 / IP68 مخصصة |
| الميكانيكية | |

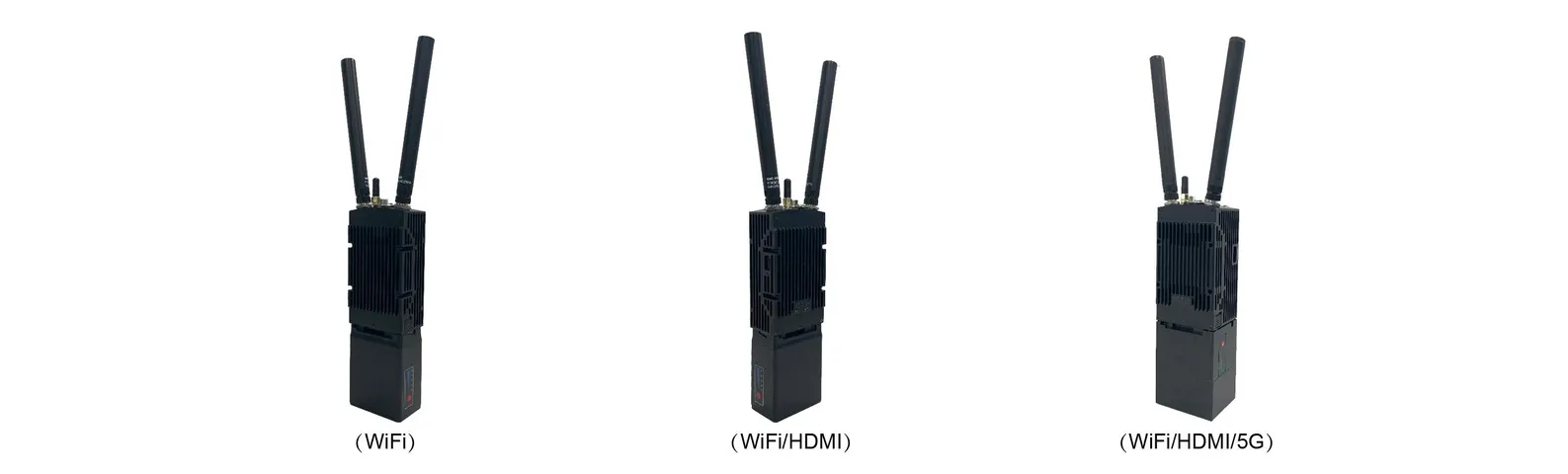

| الحجم/الوزن | 19.0x6.8x3.8cm/0.769kg (مع 11.1V/77.7Wh بطارية راديو محمول) 20.5x6.8x3.8cm/0.799kg (مع 11.1V/77.7Wh بطارية WiFi/HDMI راديو محمول) 20.7x6.9x5.5cm/1.30kg (مع 11.1V/77.7Wh بطارية WiFi/HDMI/5G راديو محمول) 15.7x6.5x3.2cm/0.482kg (مرتدي الجسم) |
| التثبيت / اللون | 4 ثقوب تركيب / أسود ، رمادي الحديد ، أخضر الجيش اختياري |
| القوة | |
| فولتاج التغذية | 9-32VDC (0.5 واط × 2) 9-39VDC (1 واط × 2) 12-36VDC (2واط × 2/4واط × 2) |
| استهلاك الطاقة | تشغيل 0.3-0.5A / Standby 0.2-0.3A@12V (0.5Watt × 2) تشغيل 0.5-1A / Standby 0.4-0.6A@12V (1 واط × 2) العملية 1-2A / Standby 0.5-0.7A@12V (2Watt × 2) تشغيل 2-4A / الاستعداد 0.5A @ 12V (4W × 2) |
| اختيار الطاقة | إمدادات الطاقة بواسطة بطارية مغلقة أو كابل رئيسي |
| بطاريات | 10/6 ساعات لـ 114/77.7Wh |
| واجهة | |
| واجهة أساسية | 2xTNC RF، 1-3xRJ45 Ethernet 100/1000BaseT، WIFI AP،GPS/BD،RS232/TTL ((UART) ، Sbus/Bluetooth، 1.2-230.4Kbps، مدخل DC |
|
ادفعي لتتحدثي واجهة مساعدة |
MIC، SP، PTT، GND، RS485/422، USB2.0 OTG |
| تمديد الشبكة اختياري | توجيه الشبكة العامة / 4G LTE ، تكامل WB-NB ، الألياف ، الأقمار الصناعية |
| تمديد الفيديو اختياري | التأخير المنخفض HDMI/SDI/CVBS، 4K/2K/1080P/720P/D1 |
| مؤشر حالة الرابط |
أحمر ثابت - الشبكة غير متصلة الرموز الحمراء المتمثلة في البدء/غير متصل بالشبكة أخضر ثابت - الشبكة متصلة " يلمع باللون الأخضر " |
| مؤشر الرابط RSSI |
أخضر ثابت - جودة الرابط ممتازة أزرق ثابت - جودة الرابط جيدة أصفر ثابت - جودة الرابط متوسطة الأرجواني الثابت - جودة الرابط أسوأ قليلاً الأحمر الثابت - جودة الرابط سيئة أو الرابط أسفل |
|
واجهة الإدارة واجهة التحكم |
إدارة الشبكة القائمة على الويب/GUI، API لمواجهة التطوير الثانوية/SNMP |

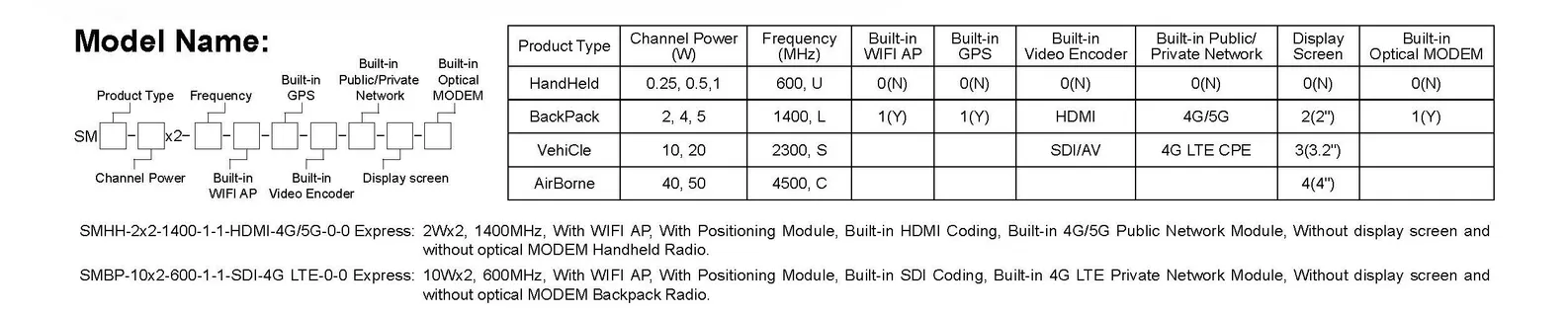

اسم الطراز:
