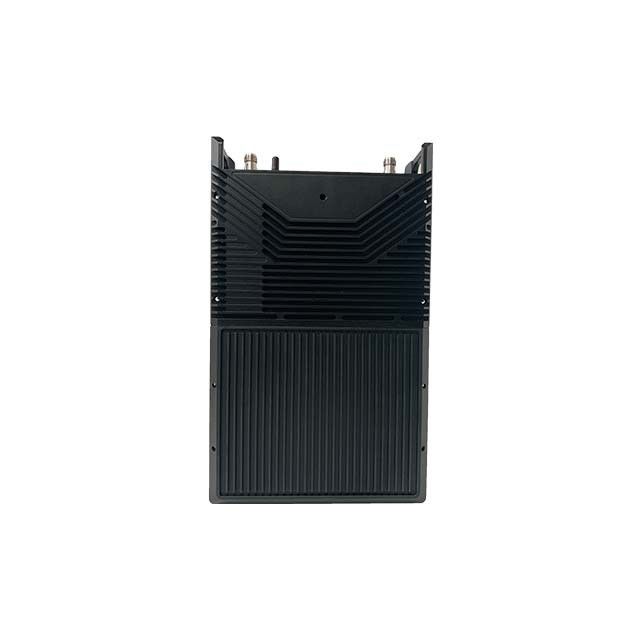

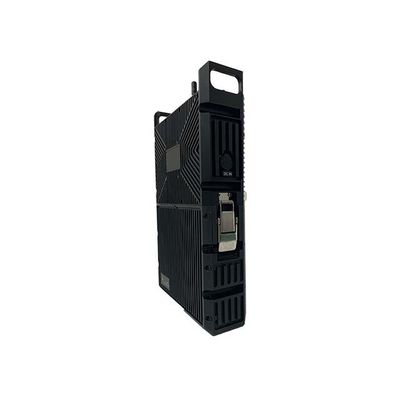

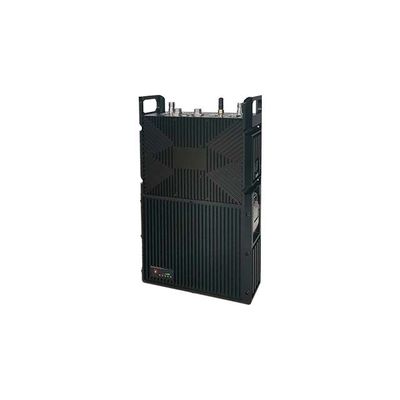

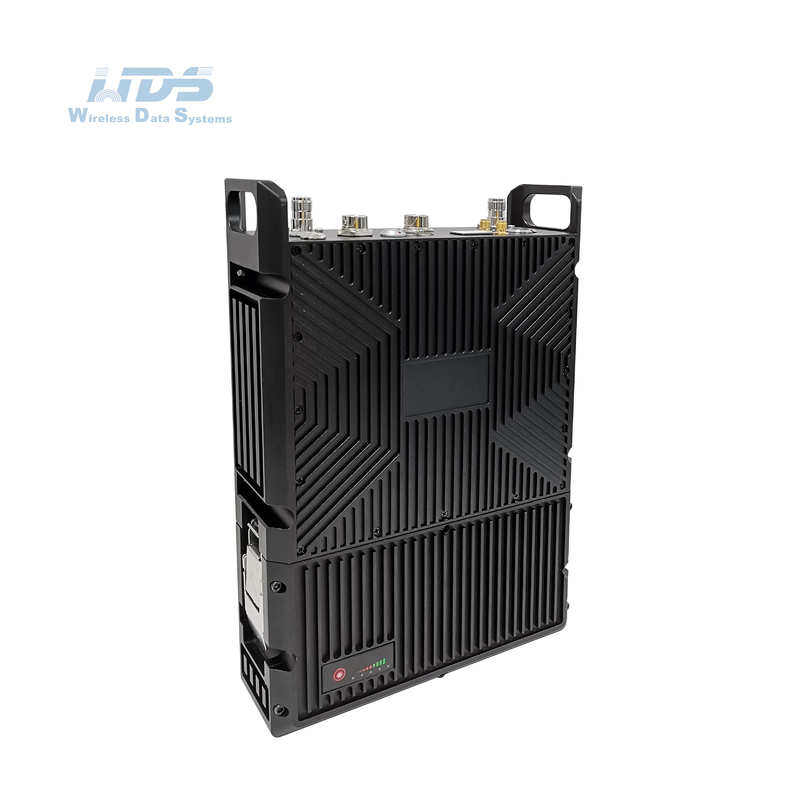

سلسلة راديو شبكي - شبكة نطاق ضيق لاسلكية شبكية لراديو الظهر

أجهزة الراديو/الوحدة ذات الشبكة الضيقة من سلسلة NBmesh مناسبة لسيناريوهات الشبكة الموزعة حيث أن معدل الخدمة ليس مرتفعًا ، ومسافة الإرسال طويلة ،ومدى الإرسال يعتمد على رله متعددة الحلقات.التوبولوجيا هي شبكة متعددة الحلقات، والتي تتكون من عدة عقد توزيع.مريحة للمستخدمين لدمجها في أنواع مختلفة من المعدات النهائيةلتحقيق نقل بيانات مستقر وموثوق به على مسافات طويلة.
الخصائص:
1رله متعددة الممرات، شبكة فعالة
2سرعة منخفضة، حساسية عالية
3تردد النطاق UHF/L/S
4. 2/4/10/20 واط قوة RF
5الميناء التسلسلي / الميناء الشبكي ، الصوت / الموقع
6- تقلبات الترددات
سلسلة NBMesh الراديو/الوحدة الشبكة الضيقة النطاق، دعم نقطة إلى نقطة، نقطة إلى نقطة متعددة ومتعددة النقطة إلى نقطة متعددة التوجيه الديناميكي، نقل البيانات اللاسلكي متعدد الممرات، المستخدمة في مجموعات الطائرات بدون طيار,القيادة المسلحة لمراقبة الحرائق، إنقاذ الطوارئ، قيادة الاتصالات الطارئة، الاتصالات البحرية في تشكيل السفن، منع الحرائق الغابات، الاتصالات الشبكة المنظمة ذاتياً.

الأداء:
1مسافة إرسال طويلة، قدرة قوية ضد التشويش
2التكيف مع بيئة متنقلة
3تدعم طبقة التطبيق جميع أنواع محطات تطبيقات الموانئ المتسلسلة / الموانئ الشبكة
4دعم التنفيذ السريع، وتغيير طوبولوجية الشبكة الديناميكية، والتنظيم الذاتي دون شبكة مركزية وإعادة التوجيه متعددة الممرات
5حساسية الاستقبال تصل إلى -117dBm@250KHz BW
6القدرة على نقل البيانات التكيفية، والتي يمكن أن تختار بشكل تكيف وضع تعديل ووضع ترميز وفقا للتغيرات البيئية وتنفيذ نقل معدل البيانات التكيفية
7قدرات شبكة مرنة وفعالة، دعم بروتوكول TDMA، بروتوكول CSMAسيناريوهات خدمات القياس والتحكم المركزية مع أكثر من 6 قفزات وخدمات صوتية
8. لا حاجة إلى تكوين عنوان IP والسائق، التوافق بسلاسة مع بروتوكول TCP، UDP المستوى الأعلى، يمكن تحقيق الصوت، الملفات وغيرها من البيانات التفاعل الشفاف

مواصفات راديو شبكة النطاق الضيق NBMesh

منصة SDR، شكل موجة	9363+7Z020, شبكة الهاتف المحمول MANET
تكنولوجيا MIMO	تشفير الزمن والفضاء، استلام التنوع، تشكيل شعاع TX / RX
التكرار (70M-6GHz قابلة للتخصيص)	UHF ((360-450/450-550/570-700/800-950، 225-400/225-678/320-470*MHz) / المجموعة L ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8، 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*غاهرتز) / S Band ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8، 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* جيه) / الفرقة (ج) (4.4-5.0/5.25-5)85، 4.2-5.2/5.5-6.0 * جيه إتش)
عرض النطاق الترددي للقناة	250k / 500k / 1MHz ((هوائي مزدوج)) ، 400kHz ((هوائي واحد))
الحساسية	-117dBm@250KHz
وضع تعديل	BPSK/QPSK/16QAM (التكيفي) ، OFDM ((الجهاز الهوائي المزدوج) /SCFDE ((الجهاز الهوائي الواحد)
معدل البيانات في الجو (هوائي واحد) الهوائي المزدوج)	50-250kbps@250kHz ((هوائي مزدوج) 125-500kbps@500kHz ((هوائي مزدوج) 250-1000kbps@1MHz ((هوائي مزدوج)
وضع الوصول المتعدد	CSMA/TDMA
قناة RF	1Tx+1Rx/2Tx+2Rx، TDD/FDD
إرسال الطاقة	10 واطx2 20 واطx2
واحد هوب مسافة الاتصال	30-100 كم (LOS) ، 1-30 كم (منطقة حضرية)
وضع العمل	النقطة إلى النقطة / النقطة إلى متعدد النقاط / متعدد النقاط إلى متعدد النقاط ، التوجيه الديناميكي / مراسلات متعددة الممرات ، النجم / الخط / الشبكة / الهجينة
أجهزة الاتصال	منفذ متسلسل (من نقطة إلى نقطة ثنائية الاتجاه، من نقطة إلى متعدد الاتجاه) / منفذ الشبكة (بث واحد، بث متعدد، بث) / الصوت، الموقع (بث)
تأخير القفزة الفردية	متوسط 7mS (1MHz BW)
التشفير	DES، AES128/256، SNOW3G/ZUC اختياري، تشفير بطاقة شريحة/TF مخصصة أو آلة تشفير خارجية
وضع مكافحة التشويش	اختيار قناة مسح الطيف اليدوي، اختيار تردد ذكي معزز كامل النطاق ((وعي الطيف) / قفز تردد تكيفي كامل النطاق FHSS / وضع التجوال اختياري
المحلي الإدارة عن بعد	تردد التشغيل، عرض النطاق الترددي للقناة، معرف الشبكة، قدرة الإرسال وإعدادات المعلمات الأخرى، مسح الطيف، عرض الوقت الحقيقي والسجلات الإحصائية لطوبولوجية الشبكة،نسبة قوة المجال الإشارة إلى الضوضاء، تحميل وتنزيل حركة المرور ، مسافة العقدة ، GPS / خريطة بيدو الإلكترونية ، درجة الحرارة / الجهد / التشويش مراقبة ، ترقية البرمجيات. الصمت عن بعد والاستيقاظ اختياري
غيرها	وقت التشغيل أقل من 28 ثانية، ووقت الوصول/تحديث/التبديل إلى الشبكة أقل من ثانية واحدة. لا توجد قيود على قدرة المستخدم في نظام واحد (256 عقدة أو أكثر) وعدد الحلول في شبكات Mesh (البيانات 15+ الحلول، الصوت 10+ الحلول، الفيديو 8+ الحلول).الخسارة الإجمالية لمعدل النقل لأكثر من ثلاثة حبوب هو أقل من 70٪. تتبع الناقل التلقائي ، المكيّف للانحراف من تردد دوبلر من ± 6kHz ، يدعم الهاتف المحمول الاتصال بسرعة تزيد عن 7200 كيلومتر في الساعة (6 ماخ، 2000 متر في الثانية).
حجم الشبكة قدرة متعددة القفزات	شبكة واحدة أكثر من 256 عقدة / 15 هوب
درجة حرارة العملية	-40 درجة مئوية ~ +80 درجة مئوية
مستوى الحماية	IP66، IP67 / IP68 مخصصة
الجهد/استهلاك الطاقة	18-32VDC/التشغيل 3-6A/الوقوف 0.7-0.9A@16.8V، 10Watt x2 18-32VDC/التشغيل 6-7A/الانتظار 0.7-0.9A@20V، 20Watt x2
اختيار الطاقة	إمدادات الطاقة بواسطة بطارية مغلقة أو كابل رئيسي
بطاريات	10- 12-6-8 ساعات للبطارية البوليمرية الليثيومية 427/213Wh (Backpack Radio)
الأبعاد/الوزن	22.9x18.9x6.2cm/3.86kg، مع بطارية 22.2V/213Wh حقيبة ظهر هوائية مزدوجة
التثبيت / اللون	4 ثقوب تركيب / أسود ، رمادي حديدي ، أخضر الجيش اختياري

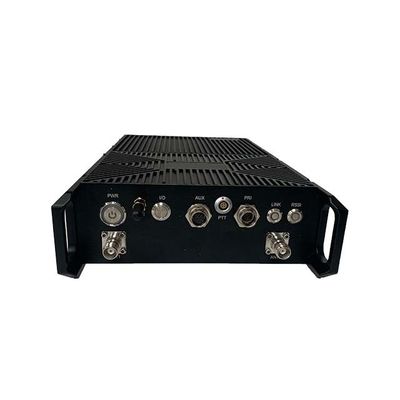

واجهة أساسية	2xTNC RF، 1-3xRJ45 Ethernet 100/1000BaseT، WIFI AP،GPS/BD RS232/TTL ((UART) ، Sbus/Bluetooth، 1.2-230.4Kbps، مدخل DC
ادفعي لتتحدثي واجهة مساعدة	MIC، SP، PTT، GND، RS485/422، USB2.0 OTG
تمديد الشبكة اختياري	توجيه الشبكة العامة / 4G LTE ، تكامل WB-NB ، الألياف ، الأقمار الصناعية
مؤشر حالة الرابط	أحمر ثابت - الشبكة غير متصلة الرموز الحمراء المتمثلة في البدء/غير متصل بالشبكة أخضر ثابت - الشبكة متصلة " يلمع باللون الأخضر "
مؤشر الرابط RSSI	أخضر ثابت - جودة الرابط ممتازة أزرق ثابت - جودة الرابط جيدة أصفر ثابت - جودة الرابط متوسطة الأرجواني الثابت - جودة الرابط أسوأ قليلاً الأحمر الثابت - جودة الرابط سيئة أو الرابط أسفل
واجهة الإدارة واجهة التحكم	إدارة الشبكة القائمة على الويب/GUI، API لمواجهة التطوير الثانوية/SNMP



    توبولوجيا شبكة النجوم Iتوبولوجيا شبكة النجوم الثانية توبولوجيا شبكة النجوم الثالثة
