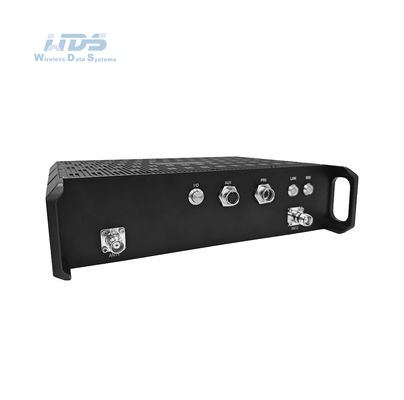

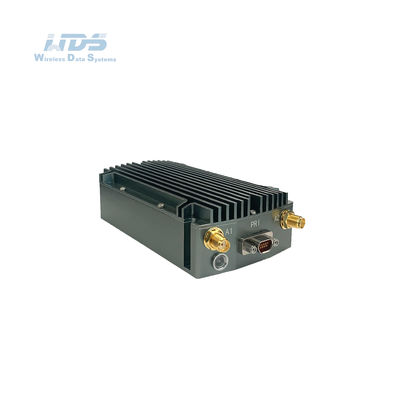

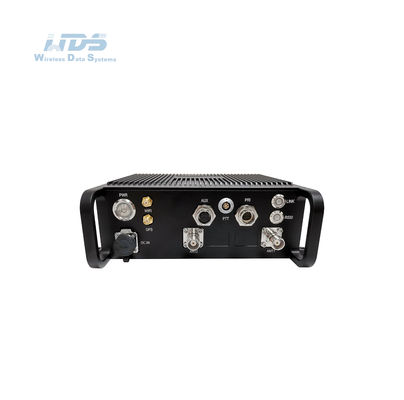

سلسلة Mesh Radio-NBmesh اللاسلكية ضيقة النطاق لشبكة MESH للمركبات والسفن

راديو/وحدة شبكة ضيقة النطاق من سلسلة NBmesh مناسبة لسيناريوهات الشبكات الموزعة حيث معدل الخدمة ليس مرتفعًا، ومسافة الإرسال طويلة، ويعتمد نطاق الإرسال على الترحيل متعدد القفزات. الطوبولوجيا عبارة عن شبكة متعددة القفزات، تتكون من عدة عقد توزيع. الهيكل مضغوط وخفيف الوزن وتصميم لوحة واحدة، وهو مناسب للمستخدمين للاندماج في أنواع مختلفة من معدات المحطات الطرفية، لتحقيق نقل بيانات مستقر وموثوق به لمسافات طويلة.
الميزات:
1. ترحيل متعدد القفزات، شبكات فعالة
2. سرعة منخفضة، حساسية عالية
3. تردد نطاق UHF/L/S
4. طاقة RF 2/4/10/20 واط
5. منفذ تسلسلي / منفذ شبكة، صوت / موقع
6. قفز التردد الذكي
راديو/وحدة شبكة ضيقة النطاق من سلسلة NBMesh، تدعم التوجيه الديناميكي من نقطة إلى نقطة، ومن نقطة إلى عدة نقاط، ومن عدة نقاط إلى عدة نقاط، وترحيل البيانات اللاسلكية متعدد القفزات، وتستخدم في مجموعات الطائرات بدون طيار، وقيادة التحكم في إطلاق النار المسلح، وقيادة اتصالات الطوارئ للإنقاذ، واتصالات السفن البحرية، والاتصالات الشبكية ذاتية التنظيم للوقاية من حرائق الغابات.

الأداء:
1. مسافة إرسال طويلة، قدرة قوية على مقاومة التشويش
2. القدرة على التكيف مع البيئة المتنقلة
3. تدعم طبقة التطبيق جميع أنواع المحطات الطرفية لتطبيقات المنفذ التسلسلي / منفذ الشبكة
4. دعم النشر السريع، والتغيير الديناميكي لطوبولوجيا الشبكة، والتنظيم الذاتي دون شبكات مركزية والترحيل متعدد القفزات
5. حساسية الاستقبال تصل إلى -117dBm@250KHz BW
6. قدرة نقل البيانات التكيفية، والتي يمكنها تحديد وضع التعديل ووضع الترميز بشكل تكيفي وفقًا للتغيرات البيئية، وتنفيذ نقل معدل البيانات التكيفي
7. قدرات شبكات مرنة وفعالة، تدعم بروتوكول TDMA الديناميكي للفتحات الزمنية، وبروتوكول CSMA، وسيناريوهات خدمة القياس والتحكم المركزية مع أكثر من 6 قفزات وخدمات صوتية
8. لا حاجة لتكوين عنوان IP وبرنامج التشغيل، والتوافق السلس مع بروتوكول TCP و UDP عالي المستوى، ويمكنه تحقيق تفاعل شفاف للصوت والملفات والبيانات الأخرى





 مواصفات راديو شبكة ضيقة النطاق NBMesh

منصة SDR، شكل الموجة	9363+7Z020، شبكة الهاتف المحمول MANET
تقنية MIMO	ترميز الفضاء الزمني، تنوع الاستقبال، تشكيل الحزمة TX / RX
التردد (70M-6GHz قابل للتخصيص)	UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ L Band(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/ S Band(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/ C Band(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz)
عرض النطاق الترددي للقناة	250k/500k/1MHz(هوائي مزدوج)، 400kHz(هوائي واحد)
الحساسية	-117dBm@250KHz
وضع التعديل	BPSK/QPSK/16QAM (تكيفي)، OFDM(هوائي مزدوج)/SCFDE(هوائي واحد)
معدل البيانات المحمولة جواً (هوائي واحد/ هوائي مزدوج)	50-250kbps@250kHz(هوائي مزدوج) 125-500kbps@500kHz(هوائي مزدوج) 250-1000kbps@1MHz(هوائي مزدوج)
وضع الوصول المتعدد	CSMA/TDMA
قناة RF	1Tx+1Rx/2Tx+2Rx, TDD/FDD
قوة الإرسال	0.25/0.5/1/2/4(5)/10/20/40(50) واط (هوائي مزدوج)
قفزة واحدة مسافة الاتصال	30-100 كم (LOS)، 1-30 كم (المنطقة الحضرية)
وضع العمل	من نقطة إلى نقطة / من نقطة إلى عدة نقاط / من عدة نقاط إلى عدة نقاط، توجيه ديناميكي / ترحيل متعدد القفزات، نجمة / خط / شبكة / هجين
الموصلات	منفذ تسلسلي (ثنائي الاتجاه من نقطة إلى نقطة، أحادي الاتجاه من نقطة إلى عدة نقاط) / منفذ شبكة (أحادي الإرسال، متعدد الإرسال، البث) / صوت، موقع (بث)
تأخير قفزة واحدة	متوسط 7 مللي ثانية (1 ميجاهرتز BW)
التشفير	DES، AES128/256، SNOW3G/ZUC اختياري، تشفير بطاقة Chip/TF مخصص أو جهاز تشفير خارجي
وضع مقاومة التشويش	اختيار قناة المسح الطيفي اليدوي، اختيار التردد الذكي المحسن للنطاق الكامل (إدراك الطيف) / قفز التردد التكيفي للنطاق الكامل FHSS / الوضع التجوال اختياري
محلي/ إدارة عن بعد	تردد التشغيل، عرض النطاق الترددي للقناة، معرف الشبكة، إعدادات معلمات طاقة الإرسال وغيرها، المسح الطيفي، العرض في الوقت الفعلي والسجلات الإحصائية لطوبولوجيا الشبكة، قوة المجال الارتباطي نسبة الإشارة إلى الضوضاء، تحميل وتنزيل حركة المرور، مسافة العقدة، خريطة GPS/Beidou الإلكترونية، درجة الحرارة / الجهد / التشويش المراقبة، ترقية البرنامج. السكون عن بعد والتنبيه اختياري
أخرى	وقت البدء أقل من 28 ثانية، ووقت الوصول / التحديث / التبديل للشبكة أقل من ثانية واحدة. لا يوجد حد لقدرة المستخدم لنظام واحد (256 عقدة أو أكثر) وعدد القفزات في شبكات Mesh (بيانات 15+ قفزة، صوت 10+ قفزة، فيديو 8+ قفزة). يقل إجمالي فقدان معدل الإرسال لأكثر من ثلاث قفزات عن 70٪. تتبع الناقل التلقائي، يتكيف مع انحراف تردد دوبلر البالغ ±6 كيلو هرتز، ويدعم الاتصال المتنقل بسرعات تزيد عن 7200 كيلومتر في الساعة (6 ماخ، 2000 متر في الثانية).
حجم الشبكة/ إمكانية متعددة القفزات	شبكة واحدة أكثر من 256 عقدة / 15 قفزة
درجة حرارة التشغيل	-40 درجة مئوية ~+80 درجة مئوية
مستوى الحماية	IP66، IP67/IP68 مخصص
الجهد / استهلاك الطاقة	12-36VDC/تشغيل 1-2A/الاستعداد 0.5-0.7A@12V, 2/4(5) واط x2 18-32VDC/تشغيل 3-6A/الاستعداد 0.7-0.9A@16.8V, 10 واط x2 18-32VDC/تشغيل 6-7A/الاستعداد 0.7-0.9A@20V, 20/40(50) واط x2
اختيار الطاقة	مزود الطاقة عن طريق بطارية Twist-Lock أو الكابل الرئيسي

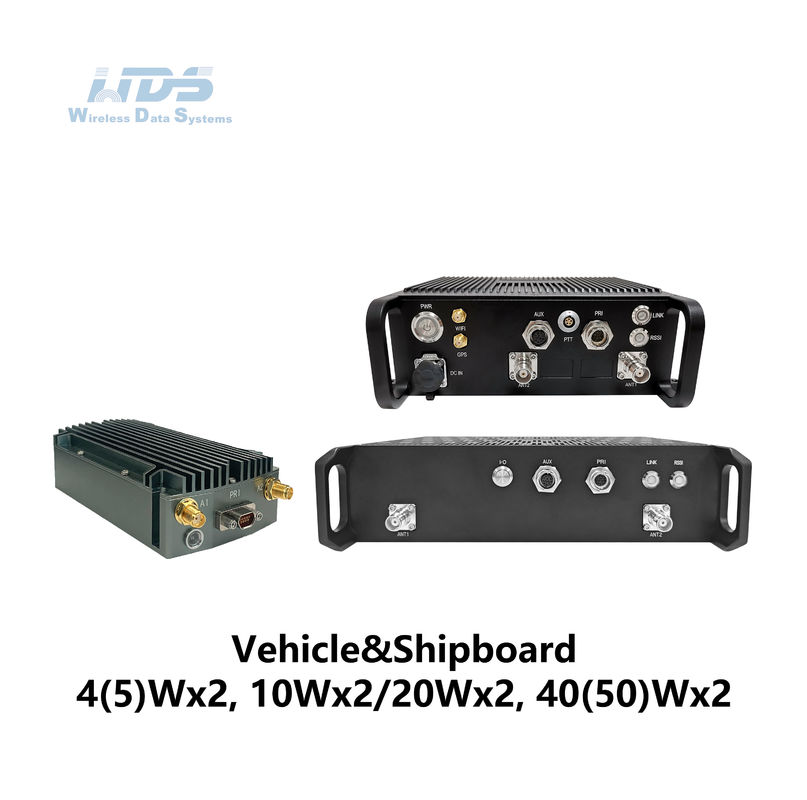

الأبعاد / الوزن	11.7x6.2x3.2 سم / 279 جرام، 4(5)Wx2 19.1x18.6x6.3 سم / 2.16 كجم، 10/20Wx2 25.8x21.3x6.5 سم / 3.95 كجم، 40(50)Wx2
التركيب / اللون	4 فتحات تثبيت / أسود، رمادي حديدي، أخضر جيشي اختياري
الواجهة الأساسية	2xTNC RF، 1-3xRJ45 Ethernet 100/1000BaseT، WIFI AP، GPS/BD RS232/TTL(UART)، Sbus/Bluetooth، 1.2-230.4Kbps، DC Input
اضغط لتتكلم/ الواجهة المساعدة	MIC، SP، PTT، GND، RS485/422، USB2.0 OTG
ملحق الشبكة اختياري	توجيه الشبكة العامة / 4G LTE، تكامل WB-NB، الألياف، القمر الصناعي
مؤشر حالة الارتباط	أحمر ثابت - الشبكة غير متصلة أحمر وامض - بدء / غير متصل بالشبكة أخضر ثابت - الشبكة متصلة أخضر وامض - PTT الصوتي معطل
مؤشر رابط RSSI	أخضر ثابت - جودة الارتباط ممتازة أزرق ثابت - جودة الارتباط جيدة أصفر ثابت - جودة الارتباط متوسطة أرجواني ثابت - جودة الارتباط أسوأ قليلاً أحمر ثابت - جودة الارتباط ضعيفة أو الارتباط معطل
واجهة الإدارة/ واجهة التحكم	إدارة الشبكة المستندة إلى الويب / واجهة المستخدم الرسومية، واجهة تطوير API الثانوية / SNMP





           طوبولوجيا شبكة النجمة الأولى                        طوبولوجيا شبكة النجمة الثانية                        طوبولوجيا شبكة النجمة الثالثة
